尼龍燒結正常為均勻霧面顆粒；若垂直面沿層線出現淺脊、波浪、樺樹皮或橘皮狀紋理，代表材料沒有在最佳溫度與能量條件下燒結。

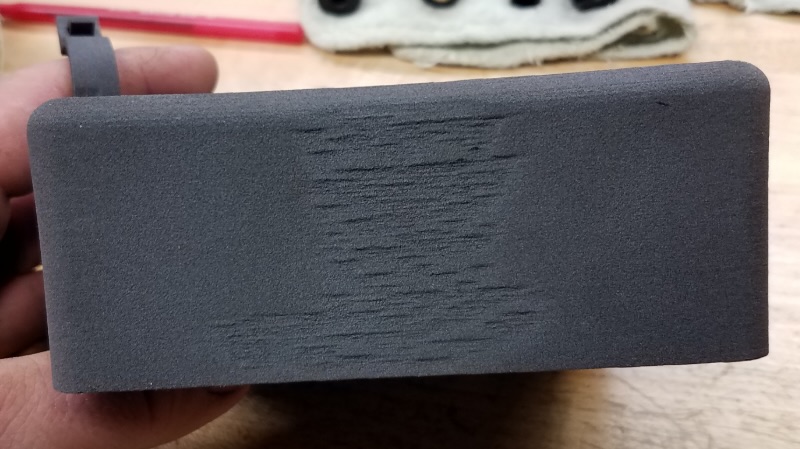

垂直表面出現沿層線的橘皮紋
垂直表面出現沿層線的橘皮紋

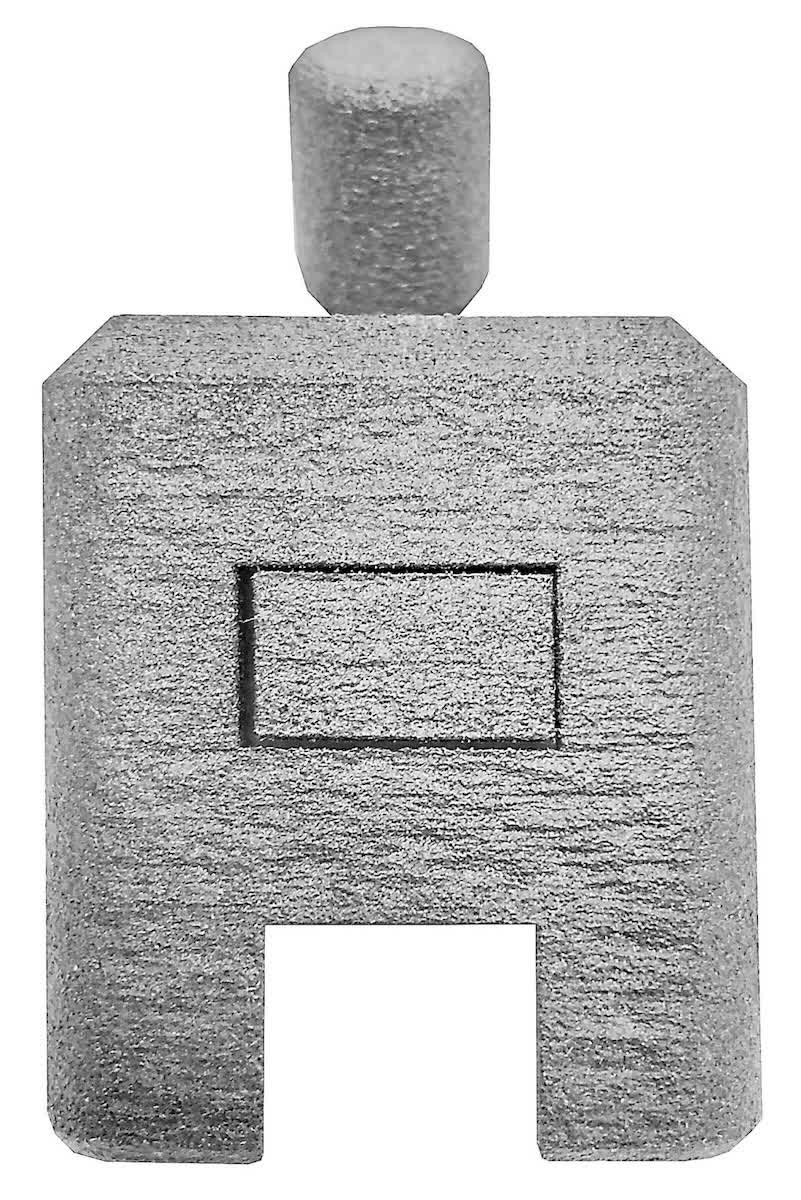

表面粗糙、波浪與細脊的範例
表面粗糙、波浪與細脊的範例

一般排查

  1. 完成例行維護，特別清潔光學匣、上方雷射視窗、IR 感測器與外殼。
  2. 確認粉末種類與更新率正確，並使用最新版材料列印設定。
  3. PreForm 的 Model Spacing 至少 3 mm、Distance to Wall 至少 5 mm。
  4. 先以原廠推薦設定與標準測試件確認，再進行材料別微調。

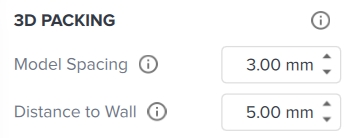

PreForm 建議模型間距至少 3 mm、離牆至少 5 mm
PreForm 建議模型間距至少 3 mm、離牆至少 5 mm

材料別調整

材料 建議順序 上限／注意
Nylon 12 先做床溫調校；仍粗糙時，每次增加 10% 更新率。 更新率最高建議 50%。
Nylon 12 GF 一般步驟後，每次升高床溫 0.5 °C，或每次增加 10% 更新率並分別測試。 更新率最高建議 70%；升溫會讓粉餅更硬。
Nylon 12 White 使用 100% 新粉做床溫調校；仍粗糙時每次增加 10% 更新率。 更新率最高建議 50%。
Nylon 12 Tough 先做床溫調校；仍粗糙時每次增加 10% 更新率。 更新率最高建議 50%。
Nylon 11／Nylon 11 CF Fuse 1+ 30W 優先使用氮氣；一般步驟後可測試 Bed Temperature Target +2 °C，再逐次增加更新率。 更新率最高建議 70%；升溫會讓粉餅更硬。

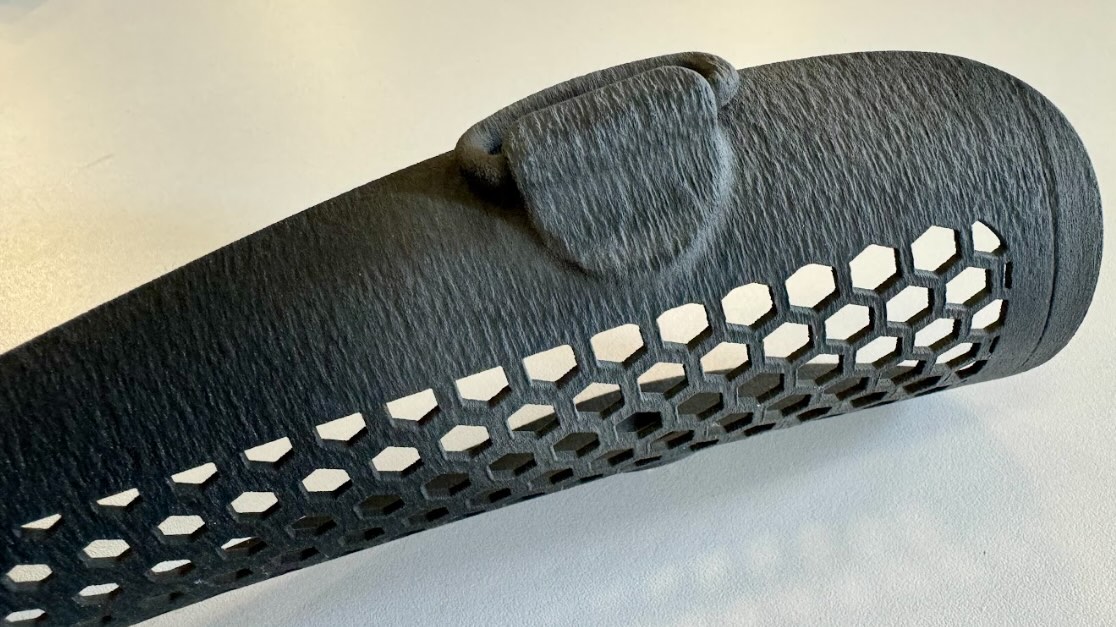

表面紋理在不同材料與位置可能呈現不同程度
表面紋理在不同材料與位置可能呈現不同程度

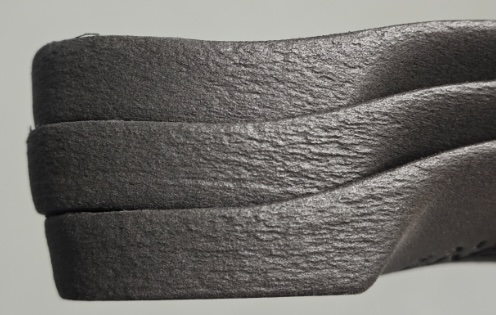

靠近成型空間邊緣的表面可能更明顯
靠近成型空間邊緣的表面可能更明顯
每次只改一項參數，並記錄床溫、更新率、設定版本與照片；同時改多項會失去判斷依據。
需要台灣天馬協助？
請提供設備識別名稱、粉末種類與更新率、PreForm／韌體版本、缺陷發生位置、列印床與零件照片、FORM 檔，以及已嘗試的步驟；可上傳診斷記錄時請一併提供。
電話：02-2537-7638
Email：formlabs@teama.com.tw
資料來源與版本
適用設備：Fuse 1、Fuse 1+ 30W
Formlabs 原文：https://formlabs.com/global/support/Poor-finish-on-vertical-surfaces-SLS/
台灣天馬最後核對日期：2026-09-10
圖片來源：Formlabs 官方網站
