清洗列印件前先冷卻成型腔

SLS 列印件(例如尼龍材質的列印件)對突然且劇烈的溫度變化非常敏感。列印完成後,列印作業需要在成型腔內冷卻,以消除列印件中的熱應力。未充分冷卻的零件會翹曲變形、變脆,且可能在受力時失效。

一般原則是,冷卻至 50 °C(122 °F)或更低的零件翹曲風險最低。這可能意味著需要等待實際成型時間的約 30-50% 才能處理列印件。如果需要提高產能,可以提早取出零件,但可能會出現一些零件翹曲,特別是垂直方向的細長零件以及放置在成型腔外角的零件。

警告:Fuse 1 系列列印機的列印腔設計可在高達 200 °C(392 °F)的溫度下運作,並採用高強度絕熱材料。列印完成後,切勿徒手觸摸裸露的金屬表面,應使用列印機隨附的隔熱手套。

Formlabs 團隊使用 Fuse 1+ 30W 列印機上的尼龍 12 粉末,測試了冷卻時間和取出溫度對零件翹曲的影響。成型腔中裝有各種不同零件,填充密度為 15%。測試了成型腔各角落的零件。進行了多次相同的成型列印,並在不同溫度(從 100 °C 到 25 °C 不等)下從列印機中取出成型腔。對零件進行翹曲測量,並將其與預期形狀的偏差與取出成型腔時的溫度進行比較:

  • 在高於 70 °C 的溫度下取出的零件出現一致性翹曲。
  • 在 50 °C 至 70 °C 之間取出的零件表現出翹曲增加的趨勢。
  • 在 50 °C 或更低溫度下取出的零件翹曲風險最低。

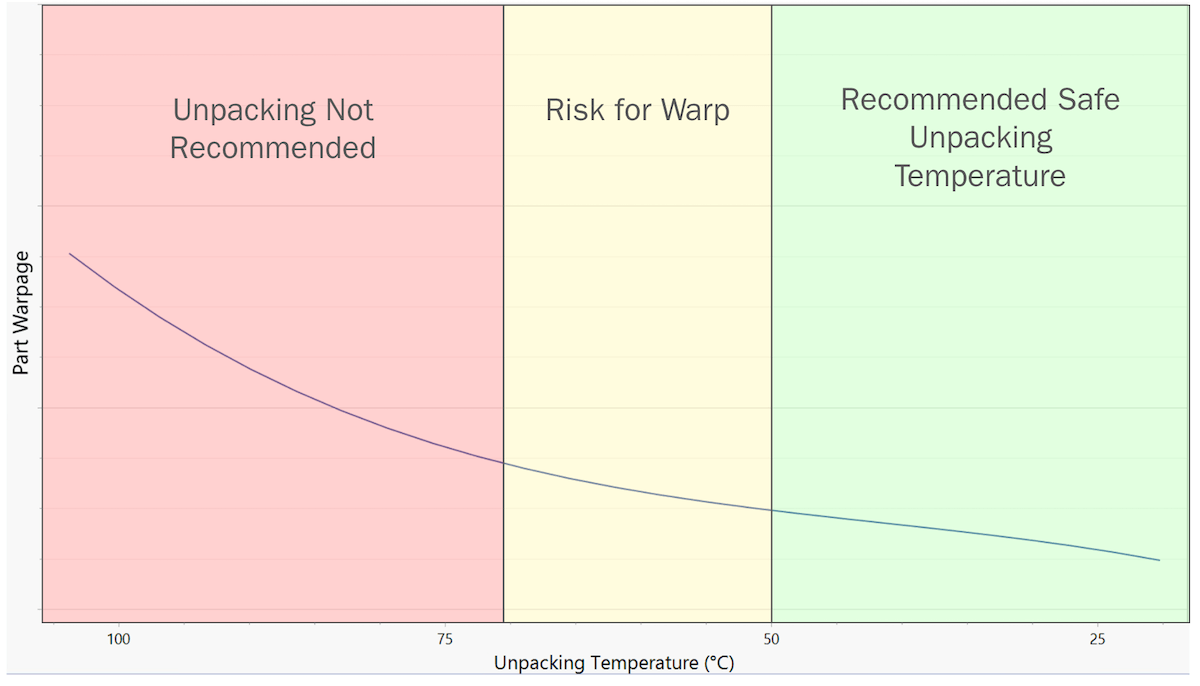

在列印機外部冷卻的成型腔中,取出溫度與零件翹曲之間的關係 取出溫度與零件翹曲關係圖

列印完成後,將成型腔留在列印機中,直到內部溫度降至 100 °C(212 °F)以下。此時,可以安全地將成型腔轉移到 Fuse Sift 繼續冷卻(如有必要)。

在 Fuse Sift 中冷卻成型腔

將成型腔移到 Fuse Sift 後,在取出粉末塊和處理列印件之前,請讓其繼續冷卻。

若要在 Fuse Sift 中冷卻成型腔,請在 Fuse Sift 的觸控螢幕上檢查成型腔的狀態:

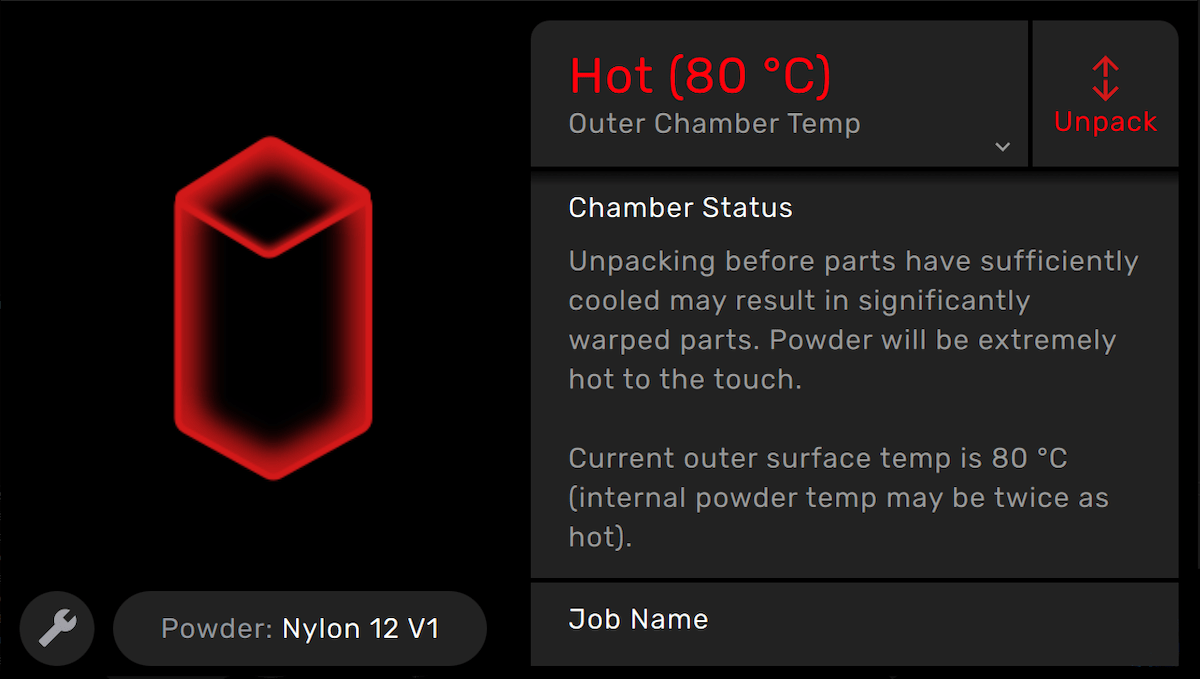

  • 如果成型腔圖示呈紅色且觸控螢幕顯示「過熱」狀態,表示粉末塊溫度仍高於 70 °C。請讓成型腔繼續冷卻後再取出粉末塊。

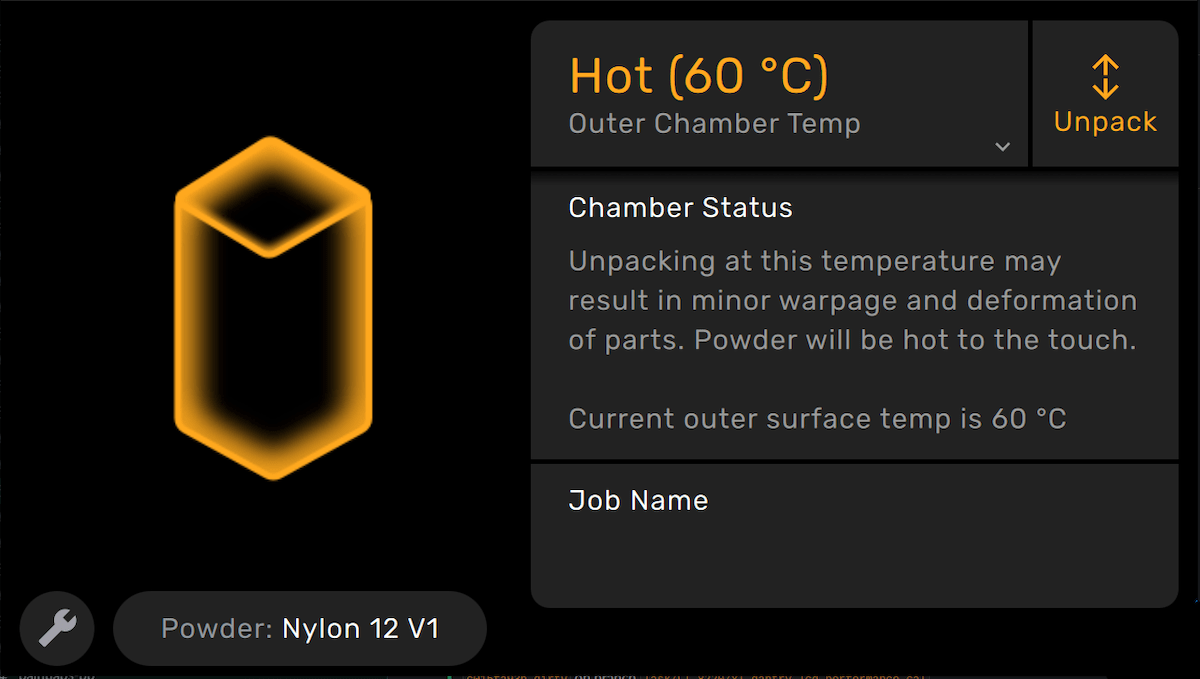

  • 如果成型腔圖示呈黃色且觸控螢幕顯示「過熱」狀態,表示粉末塊溫度在 50 °C 至 70 °C 之間。可以取出零件,但翹曲風險較高,特別是對垂直方向的細長零件。

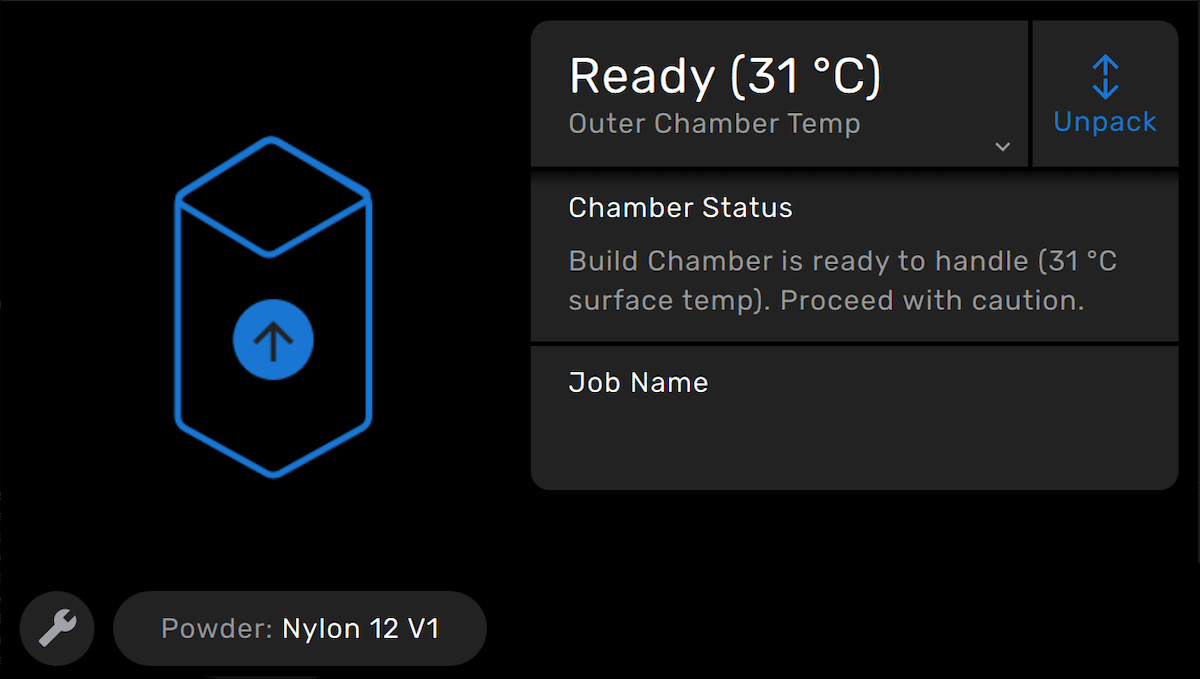

  • 當 Fuse Sift 的觸控螢幕顯示「就緒」狀態時,表示粉末塊溫度低於 50 °C。可以安全地回收和處理列印件。進一步冷卻不太可能影響翹曲。
Fuse Sift 顯示插入的成型腔溫度過高,無法取出 成型腔過熱狀態(紅色) Fuse Sift 顯示插入的成型腔溫度過高,取出有翹曲風險 成型腔偏熱狀態(黃色) Fuse Sift 顯示插入的成型腔已準備好取出 成型腔就緒狀態(可取出)

在 Fuse 1 或 Fuse Sift 外部冷卻成型腔

如果無法在列印機或 Fuse Sift 中冷卻成型腔,可以讓成型腔在環境空氣中自然冷卻。

若要在列印機或 Fuse Sift 外部冷卻成型腔:

  1. 當成型腔溫度降至 100 °C(212 °F)以下時,打開 Fuse 1 的列印腔門。
  2. 從列印機中取出成型腔。握住成型腔的塗層把手。避免接觸成型腔的裸露金屬部分。
  3. 將成型腔放在安全位置的耐熱表面上。
  4. 讓成型腔冷卻原始列印時間的 30-50%。
  5. 將成型腔插入 Fuse Sift 並開始零件回收流程。
