更換 Form 4 / Form 4B 背光單元

本指南說明 背光單元 的用途、需要更換的判斷方式，以及交由台灣天馬確認後的拆裝與檢查流程。

適用情況與零件位置

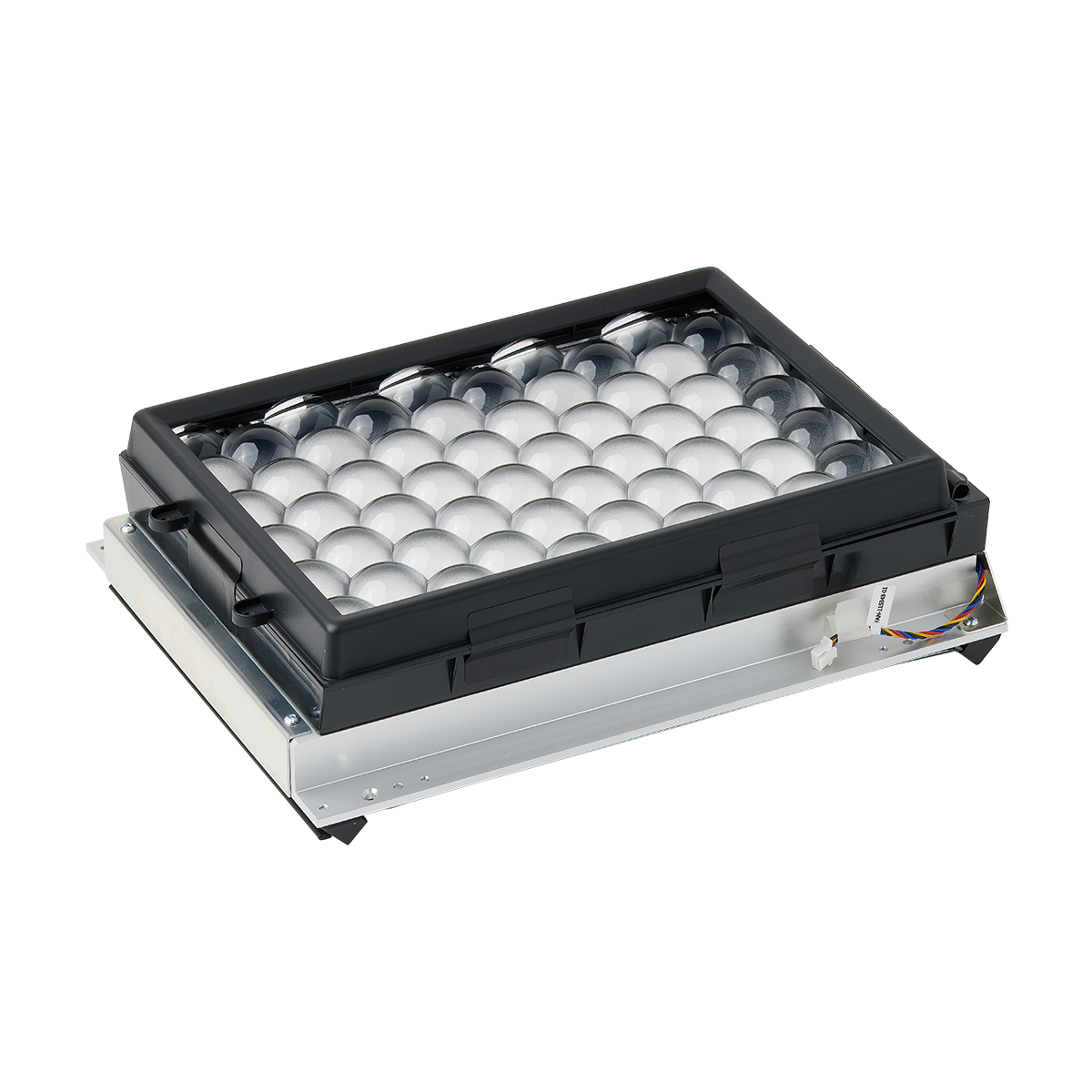

背光單元提供固化所需 UV 光，並與 LPU 共同形成每層影像。無法點亮、亮度不均或過熱錯誤可能需要更換。

• Inspect Optics 顯示背光單元未點亮或亮度異常。
• 出現 Backlight overheating、風扇或電源相關錯誤。
• 更換成型槽與 LPU 後仍有全域曝光不足。

所需零件與工具

• 背光單元 替換零件
• 2.5 mm 六角工具
• 防靜電腕帶
• 乾淨丁腈手套

維修前準備

1. 確認設備識別名稱、製造日期與替換零件料號相符；若仍在保固內，先向台灣天馬確認維修方式。
2. 結束列印，取出成型平台、複合式成型槽、刷具與樹脂匣，並妥善蓋好所有含樹脂的耗材。
3. 使用背面開關關機，拔除電源線並等待至少 5 分鐘。
4. 在乾淨、穩固且光線充足的工作區操作；依零件性質配戴丁腈手套或防靜電腕帶。
5. 拆卸前拍攝線材、螺絲與零件方向，將不同步驟的螺絲分開收納。

拆卸與安裝流程

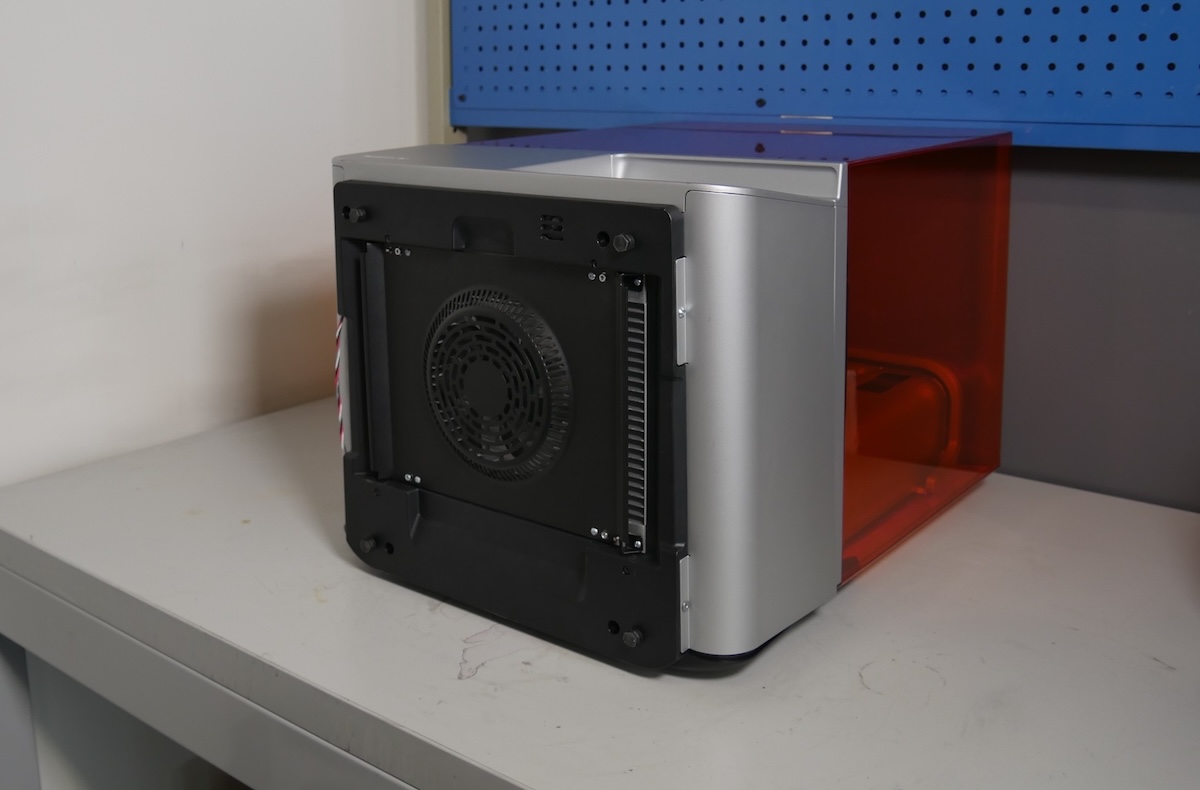

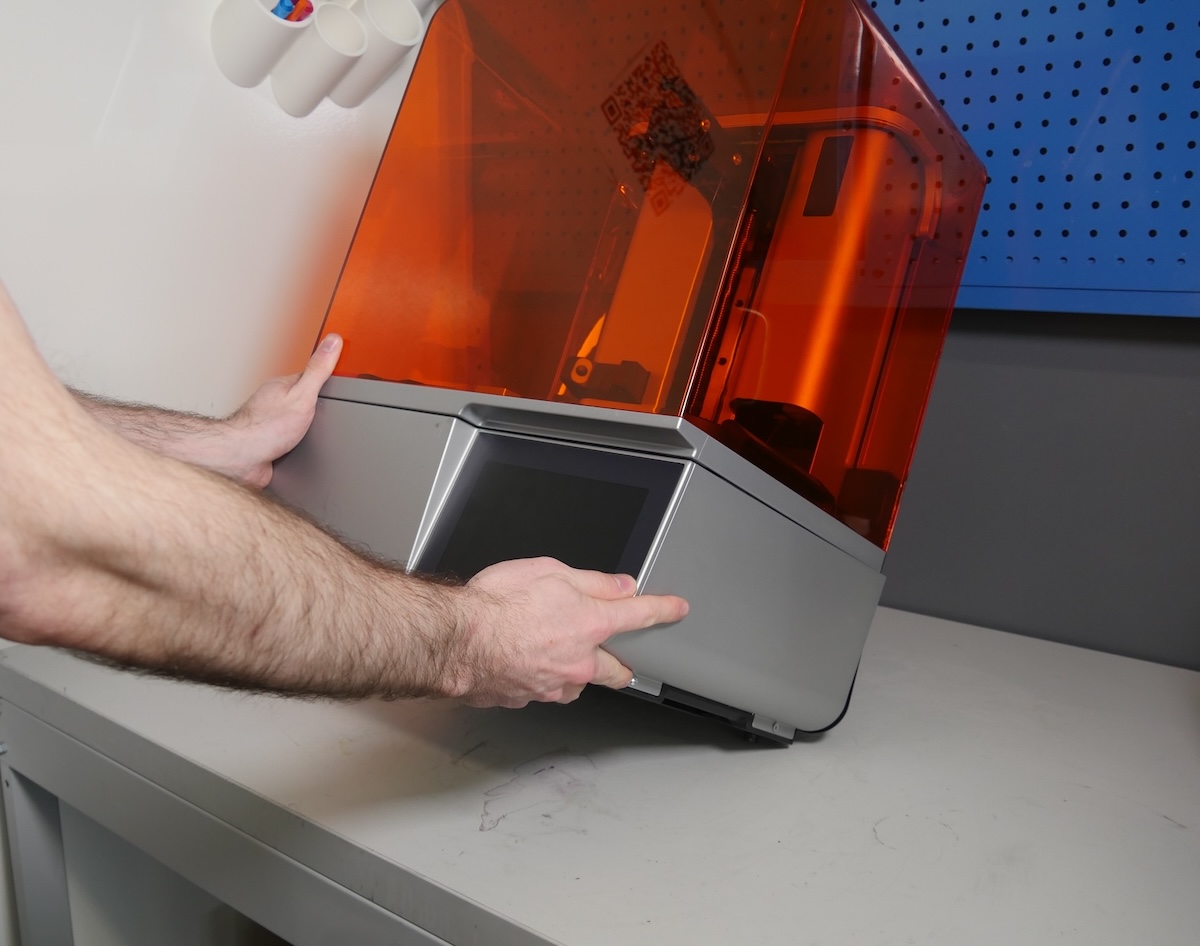

1. 拆下指定側板與背光單元護蓋。
2. 拍攝並標記背光電源、風扇與控制線材。

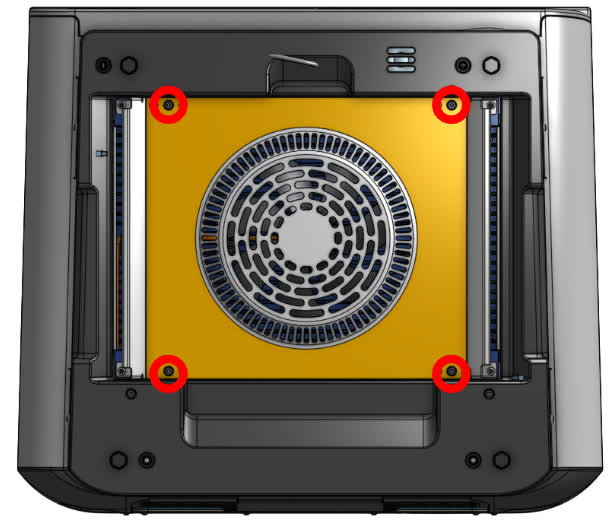

3. 解除接頭與線材固定，托住模組後拆下固定螺絲。
4. 將舊背光單元平穩移出，避免碰撞 LPU 與擴散板。
5. 將新單元對準定位點安裝並均勻鎖緊。
6. 依標記接回線材，確認風道與護蓋密合。
7. 開機執行 Inspect Optics，確認背光、風扇與溫度正常。

完成後檢查

1. 確認所有線材、固定扣與螺絲已依原位置安裝，外殼沒有夾線。
2. 重新安裝耗材並接上電源，開機確認設備可完成初始化。
3. 依觸控螢幕提示執行必要校正。
4. 以小型測試件確認設備功能與列印品質。
5. 若出現新錯誤、異味、異音或零件過熱，立即關機並聯絡台灣天馬。
