更換 Form 4 / Form 4B 相機

本指南說明 相機模組 的用途、需要更換的判斷方式，以及交由台灣天馬確認後的拆裝與檢查流程。

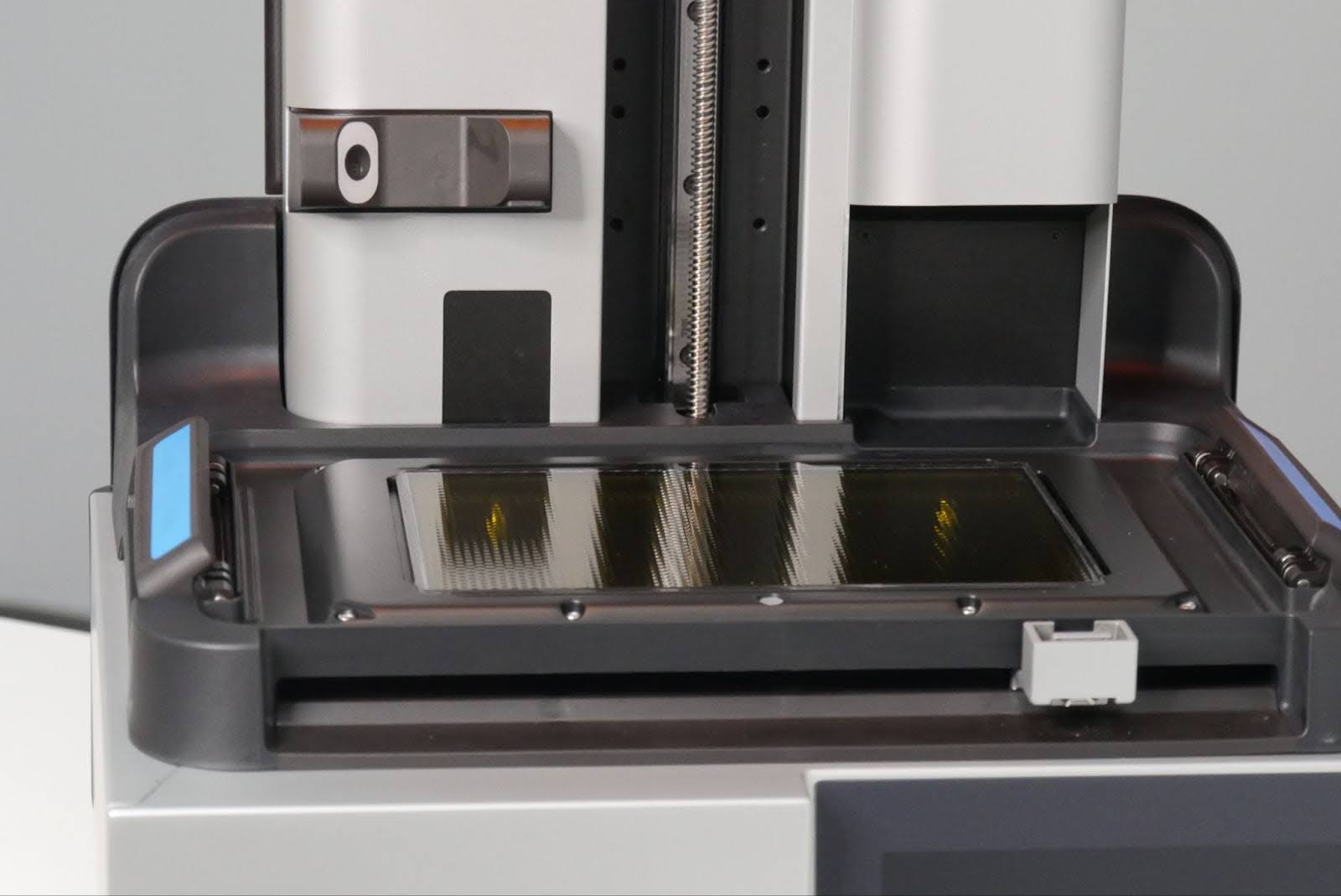

適用情況與零件位置

內建相機用於列印完成照片、縮時與遠端查看。設定、網路及韌體均正常但仍無影像或嚴重偏色時，可能需要更換相機。

• Dashboard 與 PreForm 持續沒有相機畫面。
• 照片過暗、固定色偏或有永久性污點。
• 相機接頭重接後仍顯示未連線。

所需零件與工具

• 相機模組 替換零件
• 2.5 mm 六角工具
• 防靜電腕帶
• 塑膠撬片

維修前準備

1. 確認設備識別名稱、製造日期與替換零件料號相符；若仍在保固內，先向台灣天馬確認維修方式。
2. 結束列印，取出成型平台、複合式成型槽、刷具與樹脂匣，並妥善蓋好所有含樹脂的耗材。
3. 使用背面開關關機，拔除電源線並等待至少 5 分鐘。
4. 在乾淨、穩固且光線充足的工作區操作；依零件性質配戴丁腈手套或防靜電腕帶。
5. 拆卸前拍攝線材、螺絲與零件方向，將不同步驟的螺絲分開收納。

拆卸與安裝流程

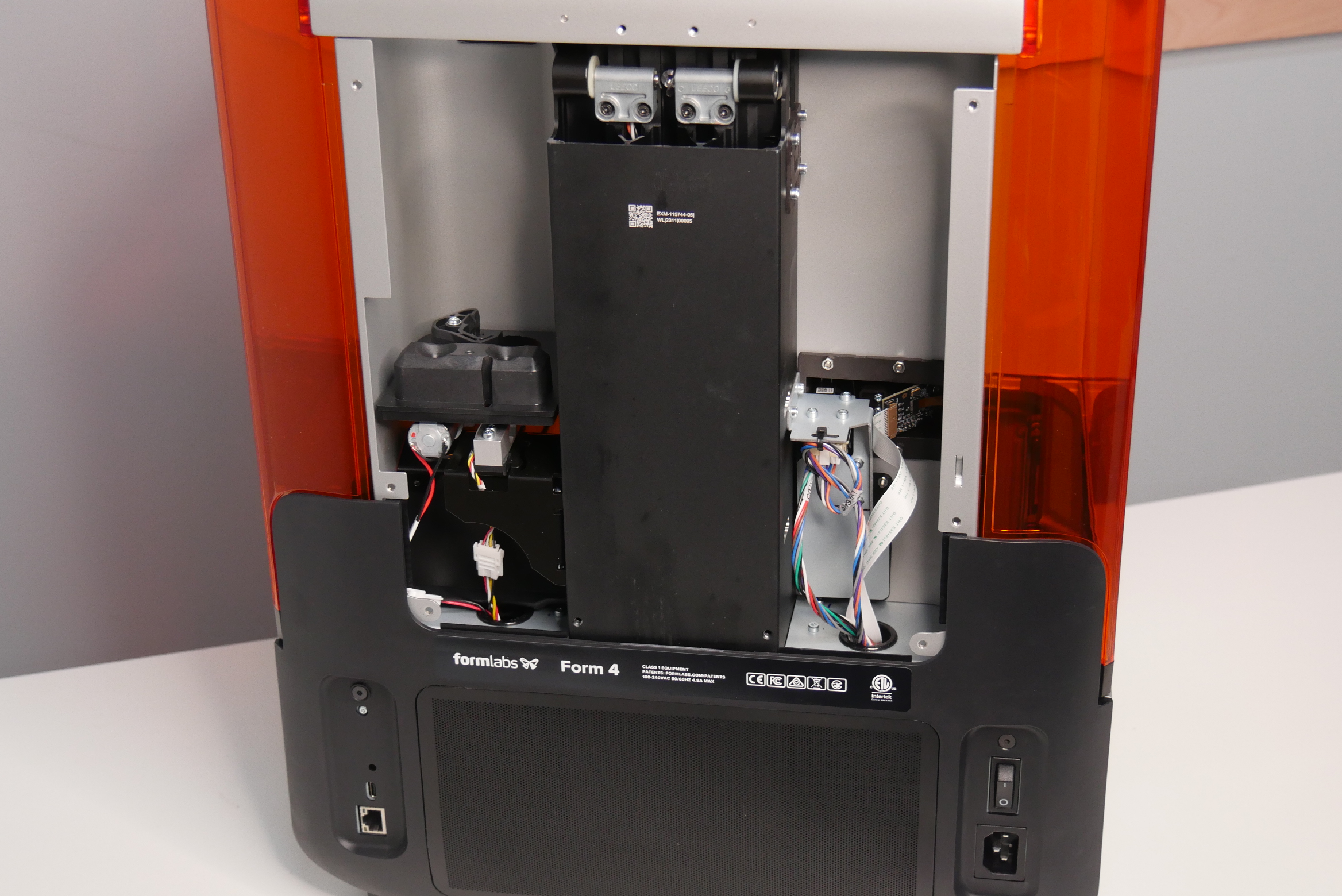

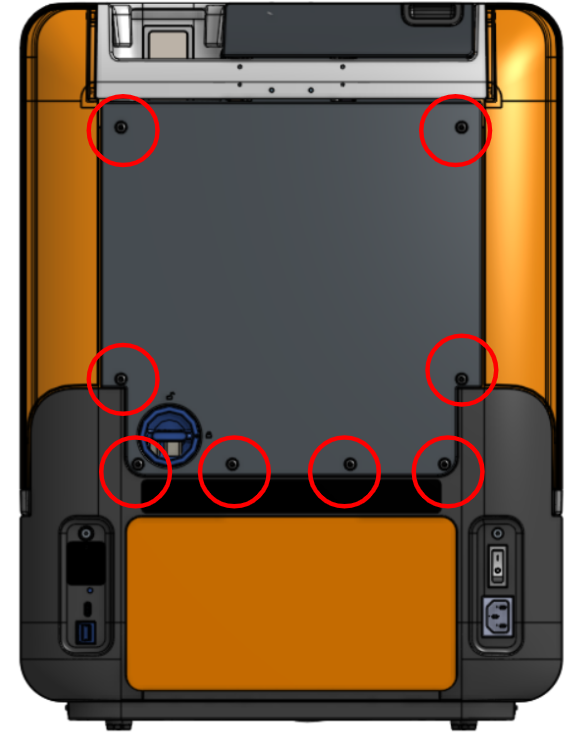

1. 拆下相機所在外殼或內部護蓋。

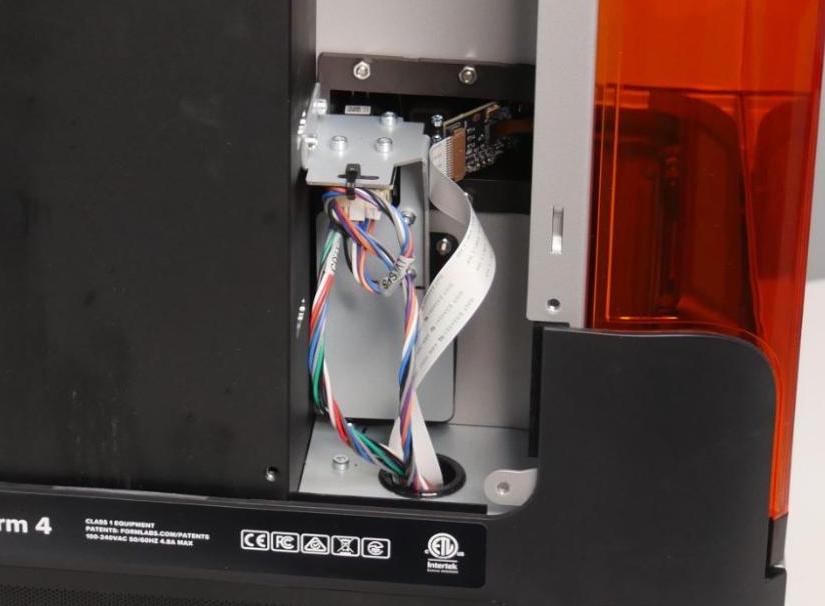

2. 拍攝相機朝向、排線方向與固定方式。
3. 打開排線鎖扣並拔除排線。
4. 拆下相機模組固定件，避免碰觸鏡頭。
5. 將新相機依原角度安裝，接回排線並關閉鎖扣。
6. 裝回護蓋，開機確認相機已啟用並在 Dashboard 測試畫面。

完成後檢查

1. 確認所有線材、固定扣與螺絲已依原位置安裝，外殼沒有夾線。
2. 重新安裝耗材並接上電源，開機確認設備可完成初始化。
3. 依觸控螢幕提示執行必要校正。
4. 以小型測試件確認設備功能與列印品質。
5. 若出現新錯誤、異味、異音或零件過熱，立即關機並聯絡台灣天馬。
