更換 Form 4 Resin Pumping System 泵浦裙套

本指南說明 Resin Pumping System 泵浦裙套 的用途、需要更換的判斷方式，以及交由台灣天馬確認後的拆裝與檢查流程。

適用情況與零件位置

泵浦裙套負責密封與固定泵浦和樹脂容器的連接區。變形、破裂或密封不足可能造成漏氣、吸液不穩或樹脂滲漏。

• 泵浦與容器接點漏液。
• 泵浦吸液不穩且管路無阻塞。
• 裙套裂開、硬化、鬆脫或變形。

所需零件與工具

• Resin Pumping System 泵浦裙套 替換零件
• 乾淨丁腈手套
• 吸水墊
• 無絨布

維修前準備

1. 確認設備識別名稱、製造日期與替換零件料號相符；若仍在保固內，先向台灣天馬確認維修方式。
2. 結束列印，取出成型平台、複合式成型槽、刷具與樹脂匣，並妥善蓋好所有含樹脂的耗材。
3. 使用背面開關關機，拔除電源線並等待至少 5 分鐘。
4. 在乾淨、穩固且光線充足的工作區操作；依零件性質配戴丁腈手套或防靜電腕帶。
5. 拆卸前拍攝線材、螺絲與零件方向，將不同步驟的螺絲分開收納。

拆卸與安裝流程

1. 停止泵送並將系統斷電。
2. 關閉容器並把泵浦移至鋪有吸水墊的區域。

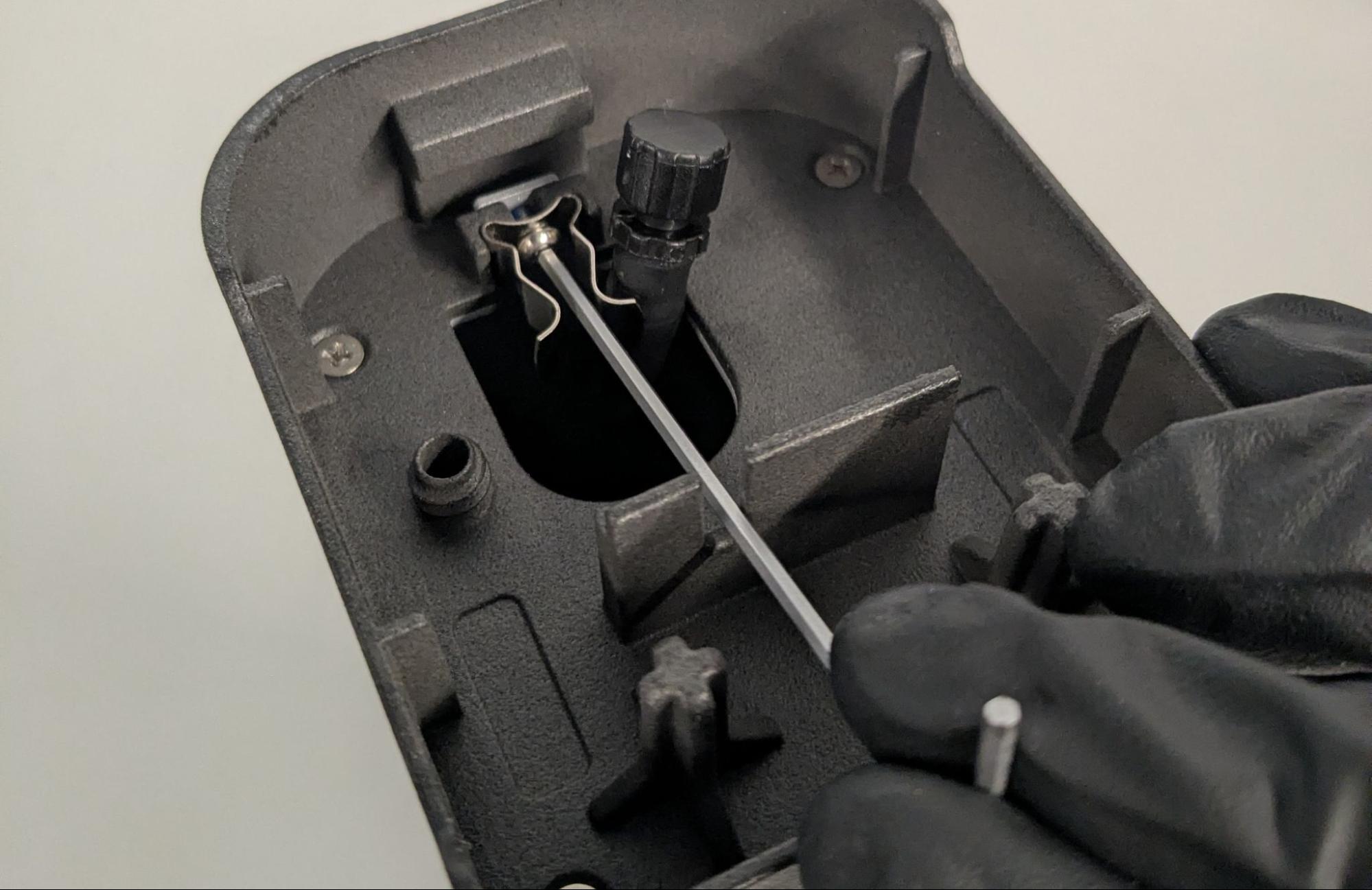

3. 依官方方向解除裙套固定，緩慢取下舊件。
4. 清理接合面外部樹脂並檢查密封區。
5. 將新裙套均勻套入定位，不可扭曲或夾住。
6. 重新連接容器後短暫測試，確認吸液與密封正常。

完成後檢查

1. 確認所有線材、固定扣與螺絲已依原位置安裝，外殼沒有夾線。
2. 重新安裝耗材並接上電源，開機確認設備可完成初始化。
3. 依觸控螢幕提示執行必要校正。
4. 以小型測試件確認設備功能與列印品質。
5. 若出現新錯誤、異味、異音或零件過熱，立即關機並聯絡台灣天馬。
