更換 Form 4 / Form 4B 複合式成型槽 RFID 板

本指南說明 複合式成型槽 RFID 板 的用途、需要更換的判斷方式，以及交由台灣天馬確認後的拆裝與檢查流程。

適用情況與零件位置

成型槽 RFID 板讀取複合式成型槽識別、材料與使用狀態。多個正常成型槽皆無法辨識時，可能是板件或線路問題。

• 插入成型槽後仍顯示未安裝。
• 成型槽材料或使用量資訊異常。
• 多個正常成型槽在同一設備都無法讀取。

所需零件與工具

• 複合式成型槽 RFID 板 替換零件
• 2.5 mm 六角工具
• 防靜電腕帶
• ESD 安全鑷子

維修前準備

1. 確認設備識別名稱、製造日期與替換零件料號相符；若仍在保固內，先向台灣天馬確認維修方式。
2. 結束列印，取出成型平台、複合式成型槽、刷具與樹脂匣，並妥善蓋好所有含樹脂的耗材。
3. 使用背面開關關機，拔除電源線並等待至少 5 分鐘。
4. 在乾淨、穩固且光線充足的工作區操作；依零件性質配戴丁腈手套或防靜電腕帶。
5. 拆卸前拍攝線材、螺絲與零件方向，將不同步驟的螺絲分開收納。

拆卸與安裝流程

1. 取出成型槽與刷具，蓋好槽蓋。

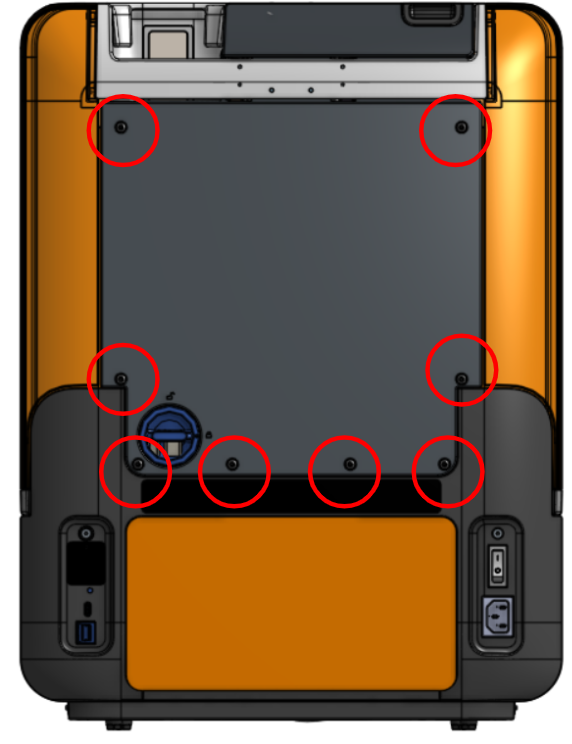

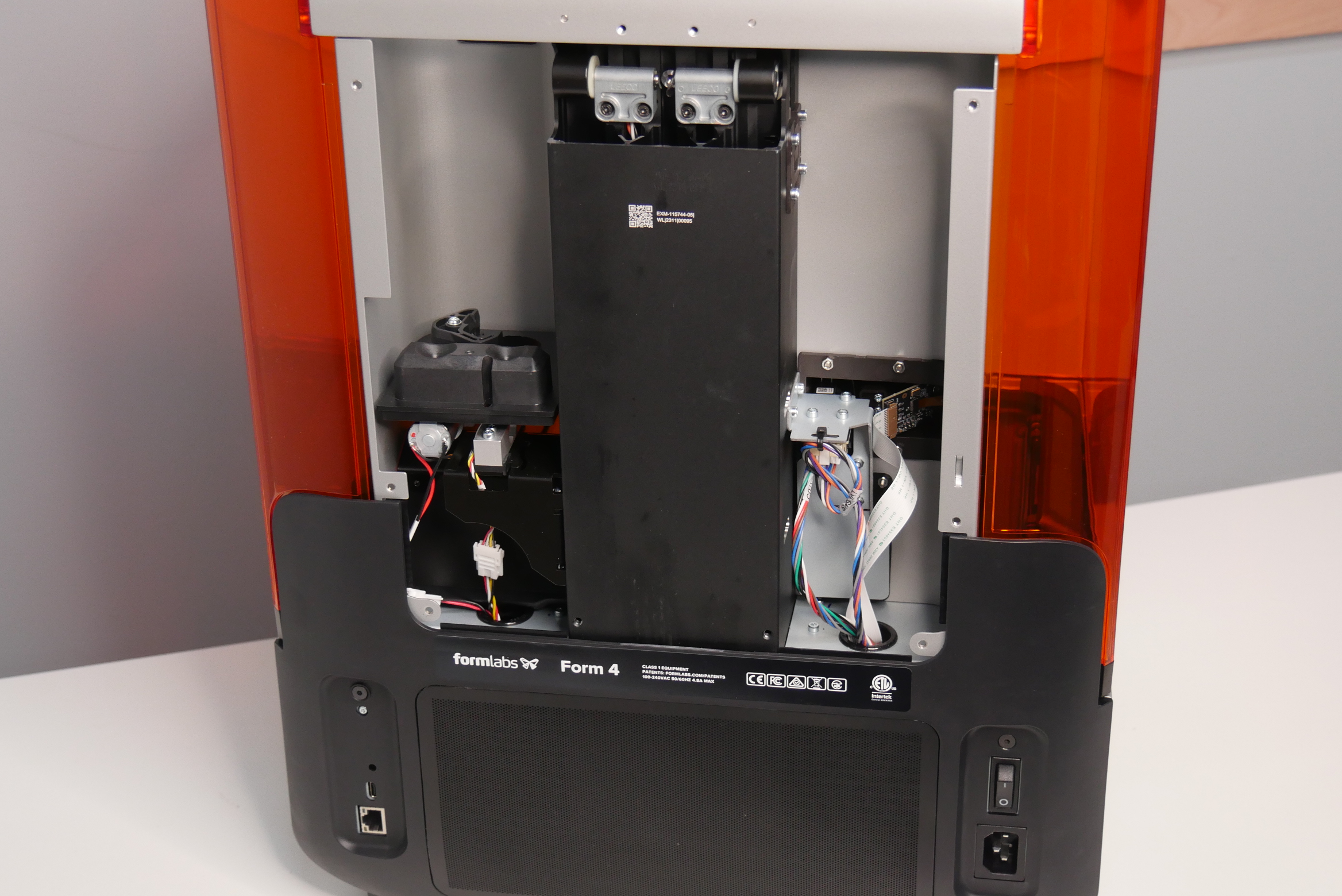

2. 拆下 RFID 板所在外殼或護蓋。
3. 拍攝板件、天線與接頭位置。

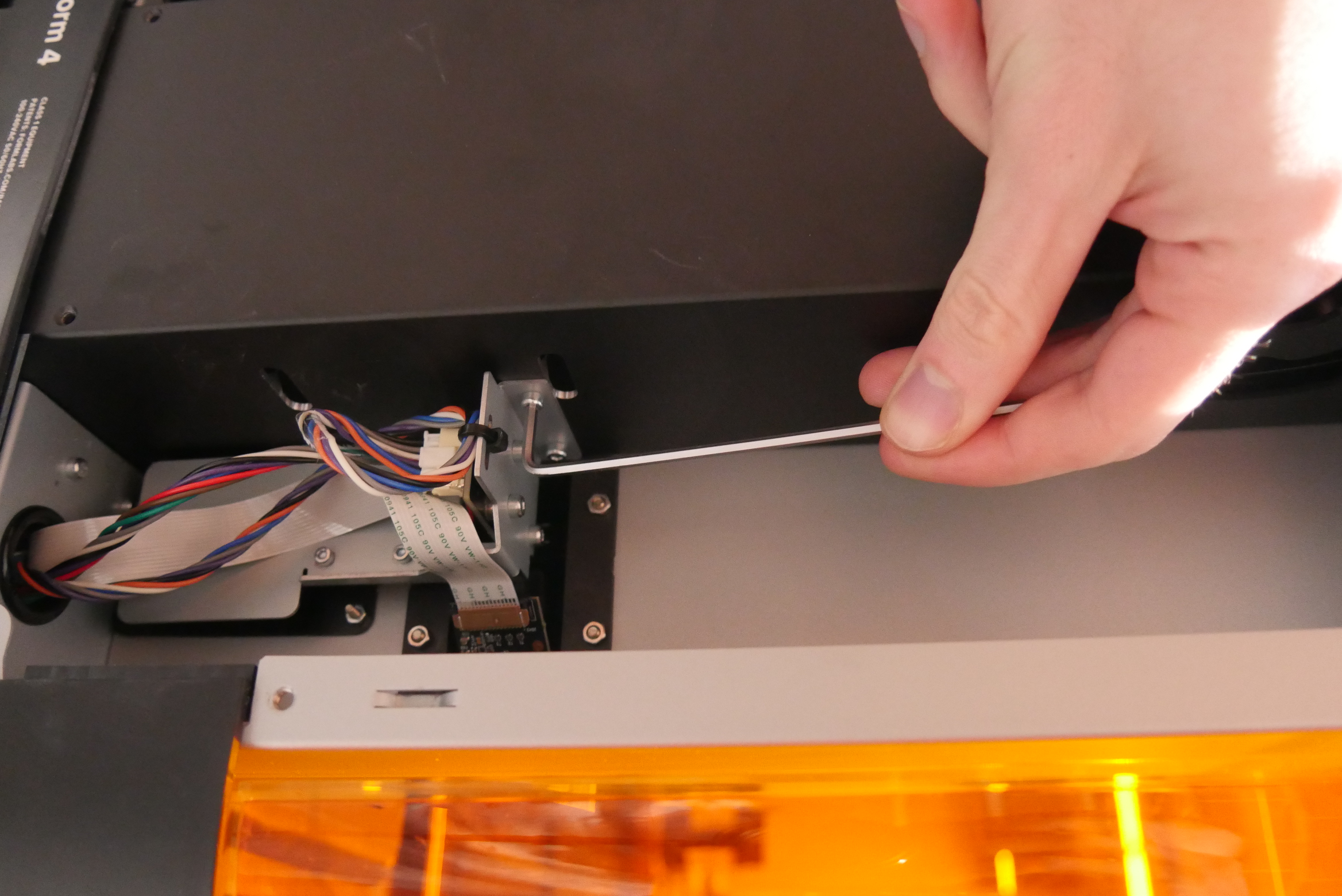

4. 解除線材後拆下固定件並取出舊板。
5. 安裝新板並依原路徑固定線材。
6. 裝回護蓋，插入不同成型槽測試辨識與材料資訊。

完成後檢查

1. 確認所有線材、固定扣與螺絲已依原位置安裝，外殼沒有夾線。
2. 重新安裝耗材並接上電源，開機確認設備可完成初始化。
3. 依觸控螢幕提示執行必要校正。
4. 以小型測試件確認設備功能與列印品質。
5. 若出現新錯誤、異味、異音或零件過熱，立即關機並聯絡台灣天馬。
