更換 Form 4 / Form 4B 複合式成型槽固定扣

本指南說明 複合式成型槽固定扣 的用途、需要更換的判斷方式，以及交由台灣天馬確認後的拆裝與檢查流程。

適用情況與零件位置

固定扣將複合式成型槽鎖在 LPU 上方。斷裂、鬆動或無法關閉會使槽體定位不良，造成列印失敗或樹脂外漏風險。

• 固定扣無法完全關閉或自行彈開。
• 插入成型槽後仍有明顯晃動。
• 固定扣、彈簧或轉軸破裂。

所需零件與工具

• 複合式成型槽固定扣 替換零件
• 2.5 mm 六角工具
• 乾淨丁腈手套
• 塑膠撬片

維修前準備

1. 確認設備識別名稱、製造日期與替換零件料號相符；若仍在保固內，先向台灣天馬確認維修方式。
2. 結束列印，取出成型平台、複合式成型槽、刷具與樹脂匣，並妥善蓋好所有含樹脂的耗材。
3. 使用背面開關關機，拔除電源線並等待至少 5 分鐘。
4. 在乾淨、穩固且光線充足的工作區操作；依零件性質配戴丁腈手套或防靜電腕帶。
5. 拆卸前拍攝線材、螺絲與零件方向，將不同步驟的螺絲分開收納。

拆卸與安裝流程

1. 取出成型槽、刷具與樹脂匣，清理固定扣周圍外部樹脂。

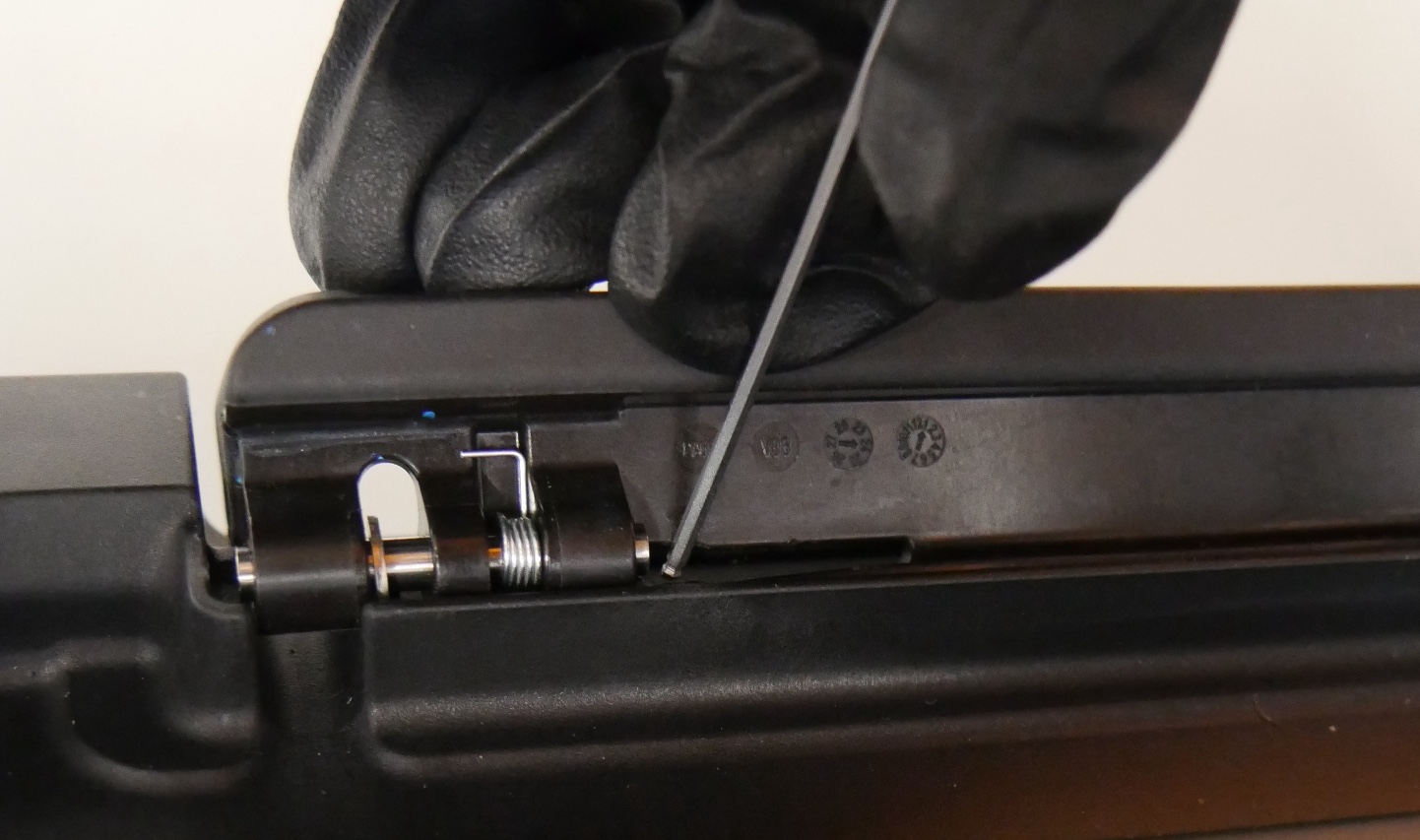

2. 拆下固定扣周圍護蓋與固定件。

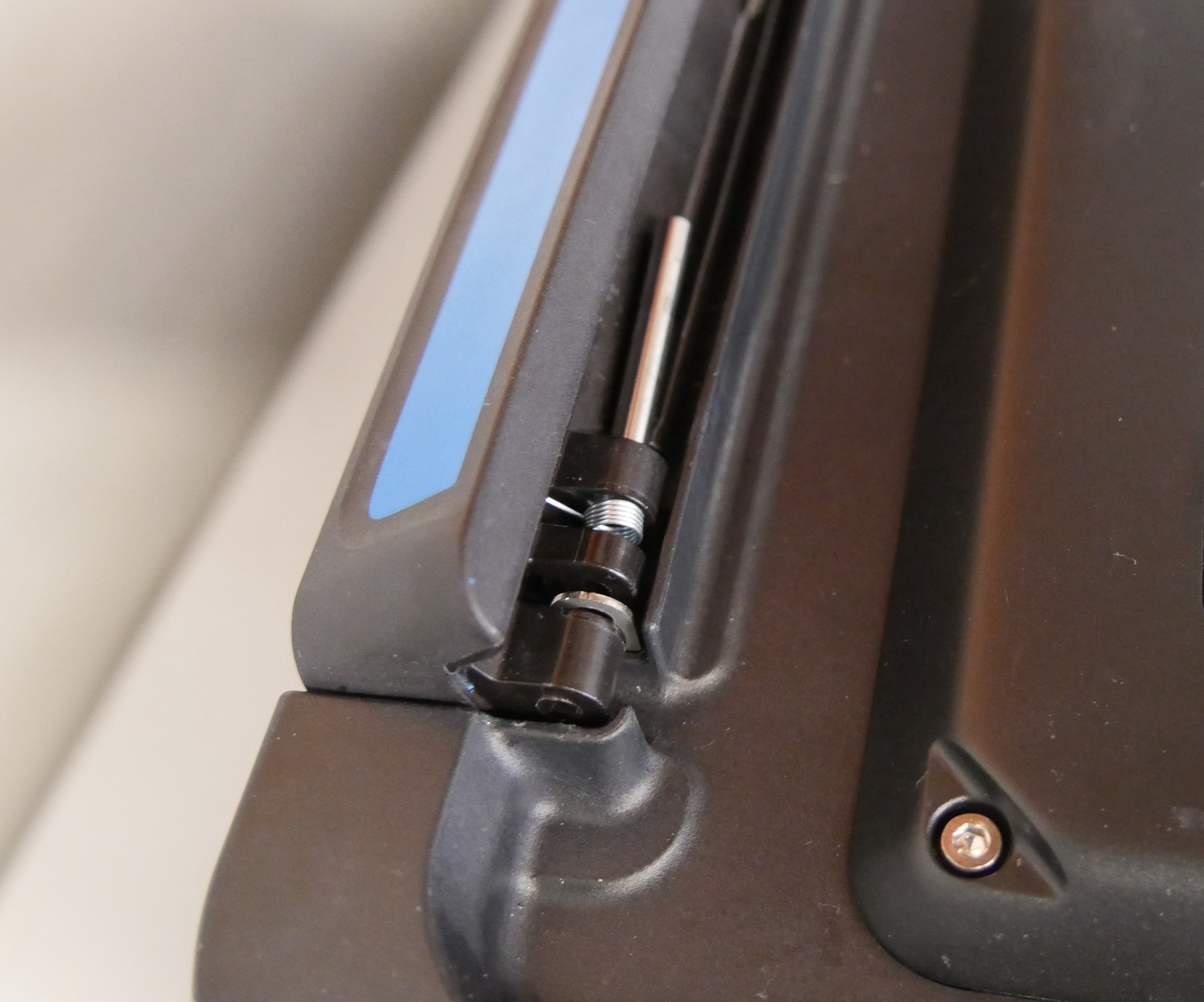

3. 記錄彈簧、轉軸與左右方向。

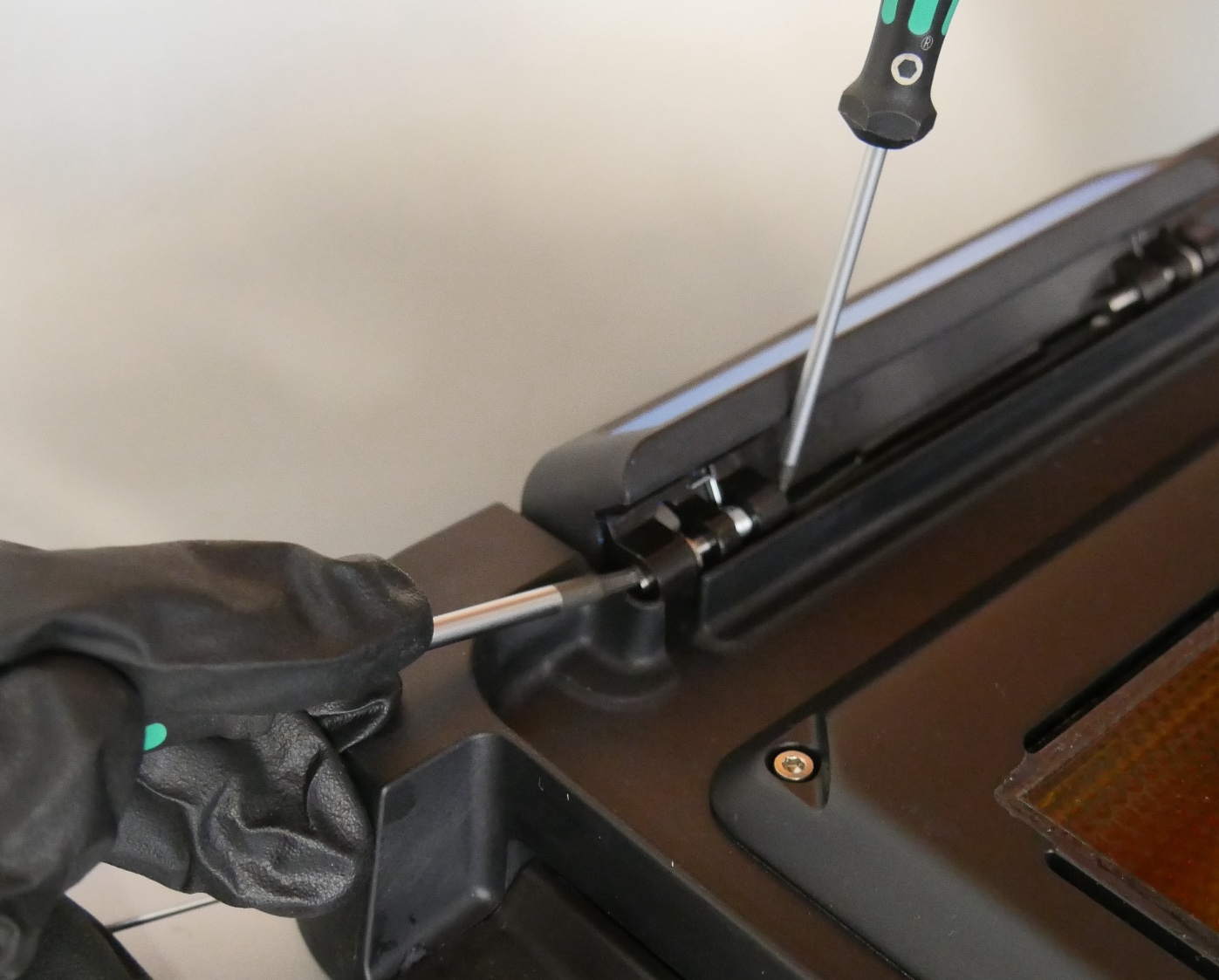

4. 控制彈簧張力並取出舊固定扣。
5. 依原方向安裝新固定扣與彈簧，確認轉動順暢。
6. 裝回護蓋，插入空的成型槽測試兩側固定力與晃動。

完成後檢查

1. 確認所有線材、固定扣與螺絲已依原位置安裝，外殼沒有夾線。
2. 重新安裝耗材並接上電源，開機確認設備可完成初始化。
3. 依觸控螢幕提示執行必要校正。
4. 以小型測試件確認設備功能與列印品質。
5. 若出現新錯誤、異味、異音或零件過熱，立即關機並聯絡台灣天馬。
