更換 Form 4 / Form 4B 成型平台燕尾座總成

本指南說明 成型平台燕尾座總成 的用途、需要更換的判斷方式，以及交由台灣天馬確認後的拆裝與檢查流程。

適用情況與零件位置

燕尾座與鎖桿將成型平台固定在 Z 軸支架。總成鬆動會造成層位移、平台不平行與列印失敗。

• 平台鎖定後仍可用手晃動。
• 拉桿反覆調整後仍很快鬆脫。
• 層位移暫時因鎖緊拉桿改善，但問題再次出現。

所需零件與工具

• 成型平台燕尾座總成 替換零件
• 2.5 mm 與 4 mm 六角工具
• 防靜電腕帶
• 標籤與相機

維修前準備

1. 確認設備識別名稱、製造日期與替換零件料號相符；若仍在保固內，先向台灣天馬確認維修方式。
2. 結束列印，取出成型平台、複合式成型槽、刷具與樹脂匣，並妥善蓋好所有含樹脂的耗材。
3. 使用背面開關關機，拔除電源線並等待至少 5 分鐘。
4. 在乾淨、穩固且光線充足的工作區操作；依零件性質配戴丁腈手套或防靜電腕帶。
5. 拆卸前拍攝線材、螺絲與零件方向，將不同步驟的螺絲分開收納。

拆卸與安裝流程

1. 先嘗試每次半圈調整燕尾座底部拉桿，確認不是單純鬆動。
2. 若仍無法固定，移動 Z 軸至方便操作的位置並斷電。
3. 拆下燕尾座護蓋，拍攝線材與固定件。

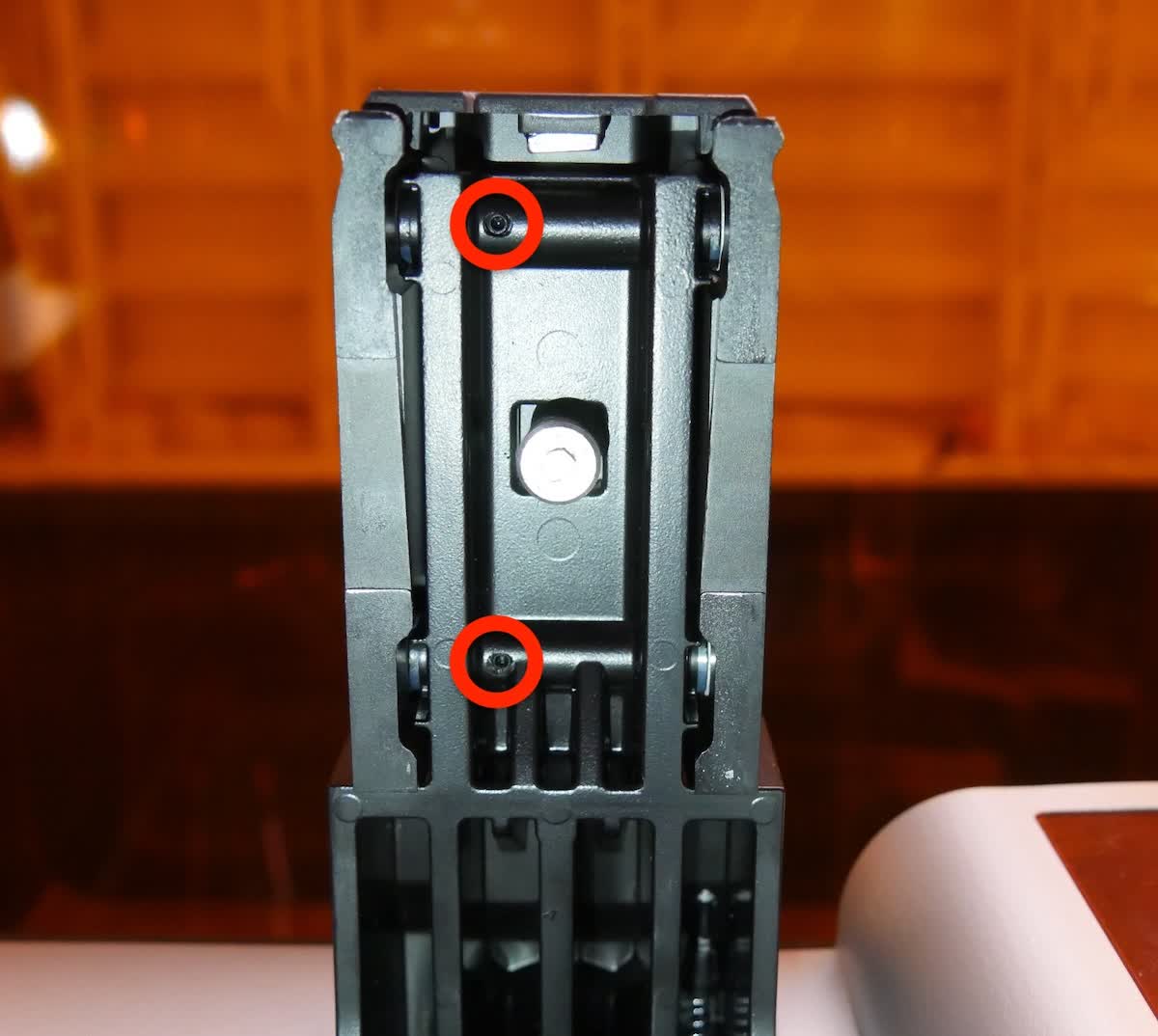

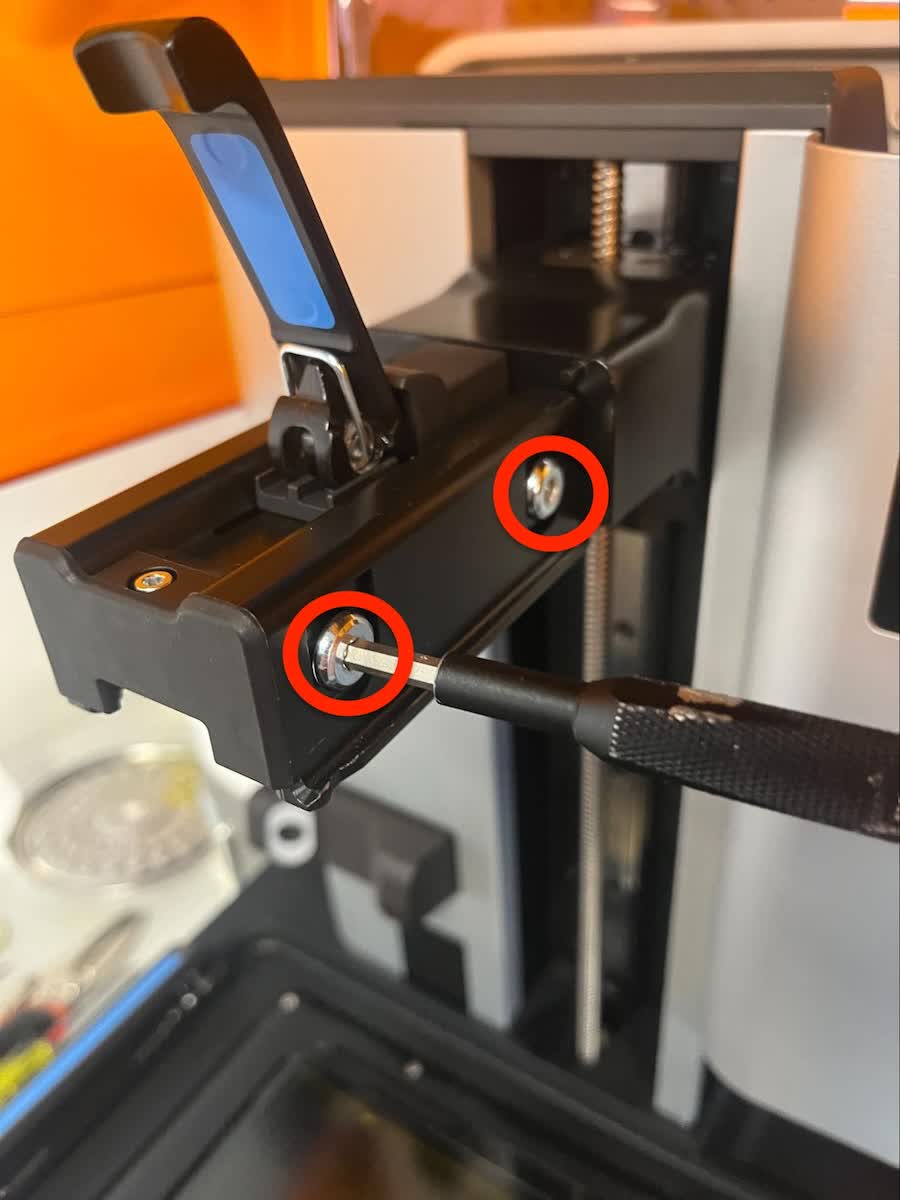

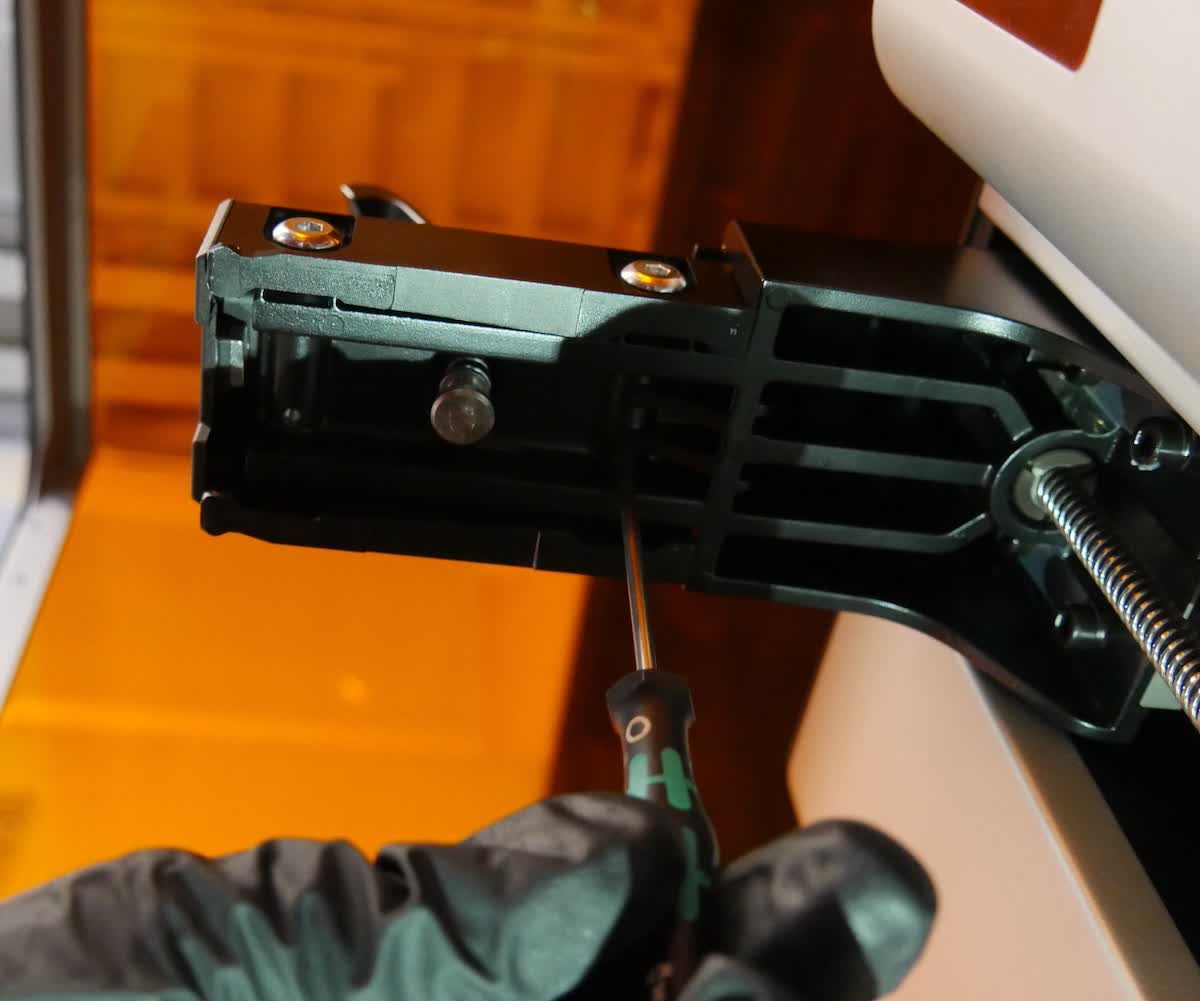

4. 托住總成並拆下與 Z 軸支架連接的固定件。
5. 安裝新燕尾座，確認方向與鎖桿行程正確。
6. 調整拉桿，使平台固定後無晃動且鎖桿可完全關閉。
7. 完成後執行成型平台平行度校正與測試列印。

完成後檢查

1. 確認所有線材、固定扣與螺絲已依原位置安裝，外殼沒有夾線。
2. 重新安裝耗材並接上電源，開機確認設備可完成初始化。
3. 依觸控螢幕提示執行必要校正。
4. 以小型測試件確認設備功能與列印品質。
5. 若出現新錯誤、異味、異音或零件過熱，立即關機並聯絡台灣天馬。
