更換 Form 4 / Form 4B 上蓋鉸鏈

本指南說明 上蓋鉸鏈 的用途、需要更換的判斷方式，以及交由台灣天馬確認後的拆裝與檢查流程。

適用情況與零件位置

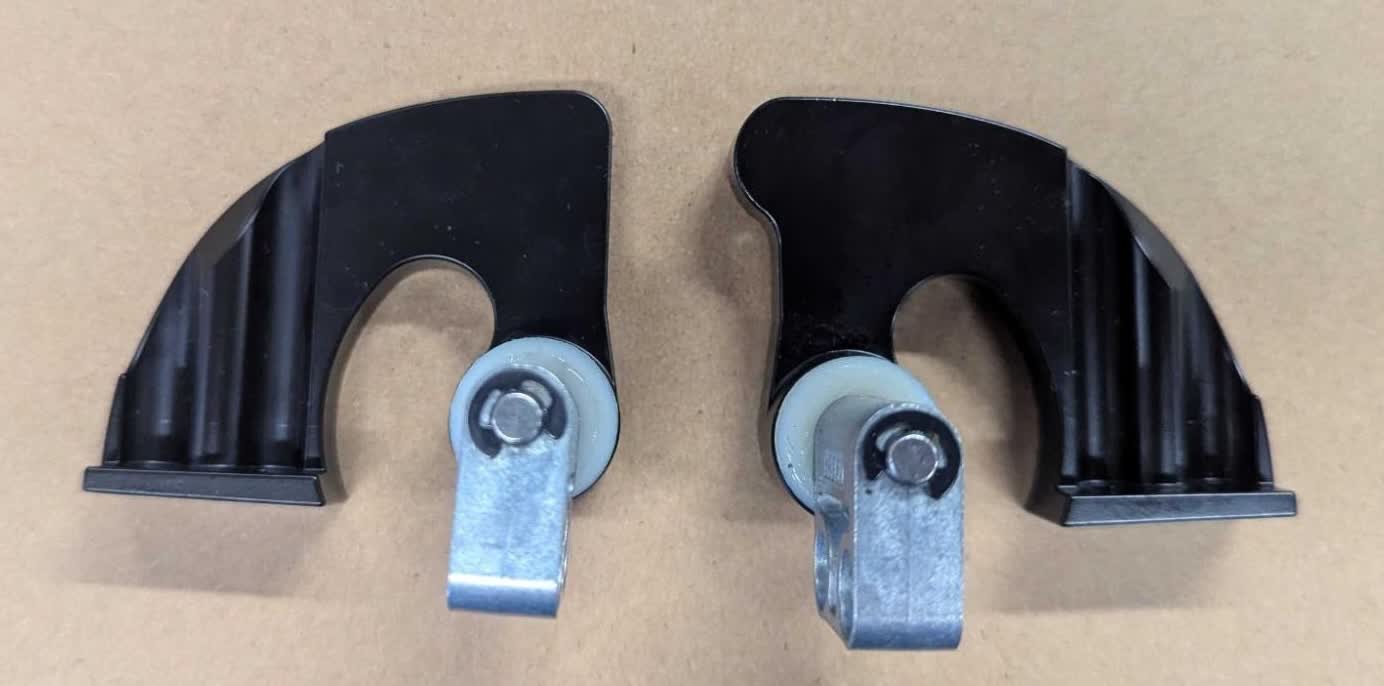

鉸鏈負責支撐並定位上蓋。鉸鏈彎曲、斷裂或鬆動會造成上蓋偏斜、摩擦外殼或無法觸發關閉感測。

• 上蓋左右高度不同或開關時摩擦機殼。
• 鉸鏈可見裂痕、彎曲或固定孔鬆動。
• 更換阻尼器後上蓋仍無法穩定開啟。

所需零件與工具

• 上蓋鉸鏈 替換零件
• 2.5 mm 與 4 mm 六角扳手
• 軟墊
• 第二位操作人員

維修前準備

1. 確認設備識別名稱、製造日期與替換零件料號相符；若仍在保固內，先向台灣天馬確認維修方式。
2. 結束列印，取出成型平台、複合式成型槽、刷具與樹脂匣，並妥善蓋好所有含樹脂的耗材。
3. 使用背面開關關機，拔除電源線並等待至少 5 分鐘。
4. 在乾淨、穩固且光線充足的工作區操作；依零件性質配戴丁腈手套或防靜電腕帶。
5. 拆卸前拍攝線材、螺絲與零件方向，將不同步驟的螺絲分開收納。

拆卸與安裝流程

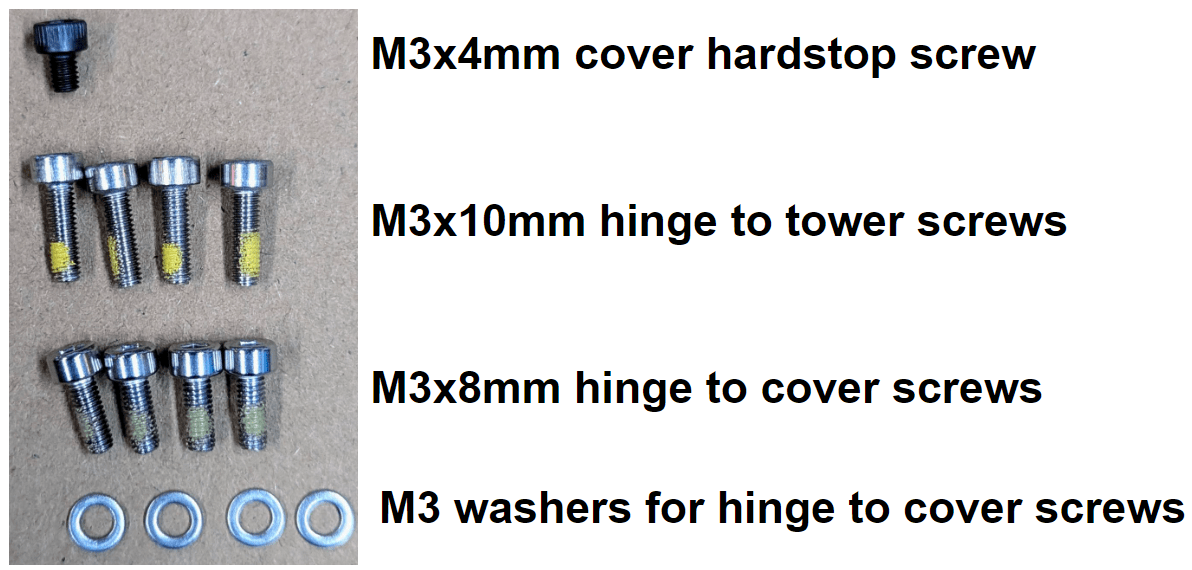

1. 由另一人支撐上蓋，拆下與故障鉸鏈相連的上蓋固定螺絲。

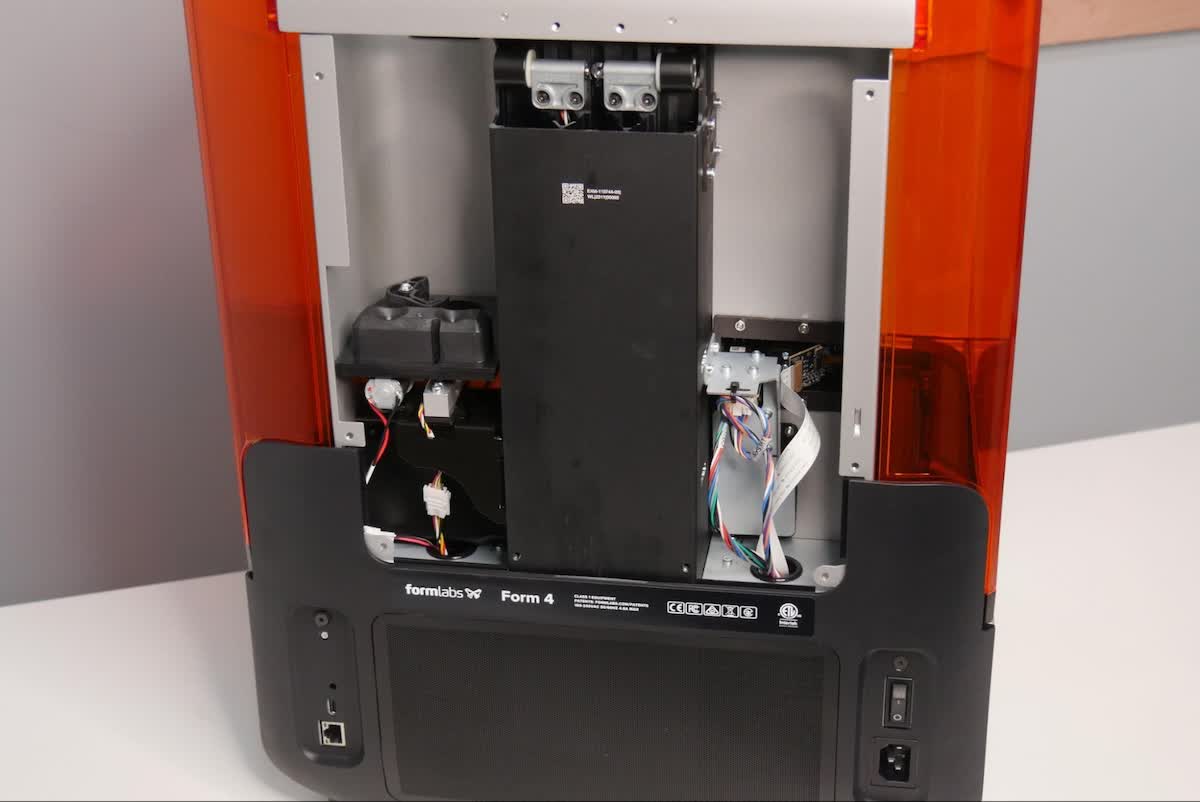

2. 依官方步驟拆下鉸鏈護蓋與設備端固定件。
3. 取出舊鉸鏈並清理定位面。
4. 將新鉸鏈依原方向放入，先鬆裝設備端螺絲。
5. 重新連接上蓋，調整至兩側間隙一致。
6. 分次鎖緊所有固定件並測試全行程。

完成後檢查

1. 確認所有線材、固定扣與螺絲已依原位置安裝，外殼沒有夾線。
2. 重新安裝耗材並接上電源，開機確認設備可完成初始化。
3. 依觸控螢幕提示執行必要校正。
4. 以小型測試件確認設備功能與列印品質。
5. 若出現新錯誤、異味、異音或零件過熱，立即關機並聯絡台灣天馬。
