Form 4 / Form 4B Z 軸螺桿清潔與潤滑（維修指南）

本指南說明 Z 軸螺桿 的用途、需要更換的判斷方式，以及交由台灣天馬確認後的拆裝與檢查流程。

適用情況與零件位置

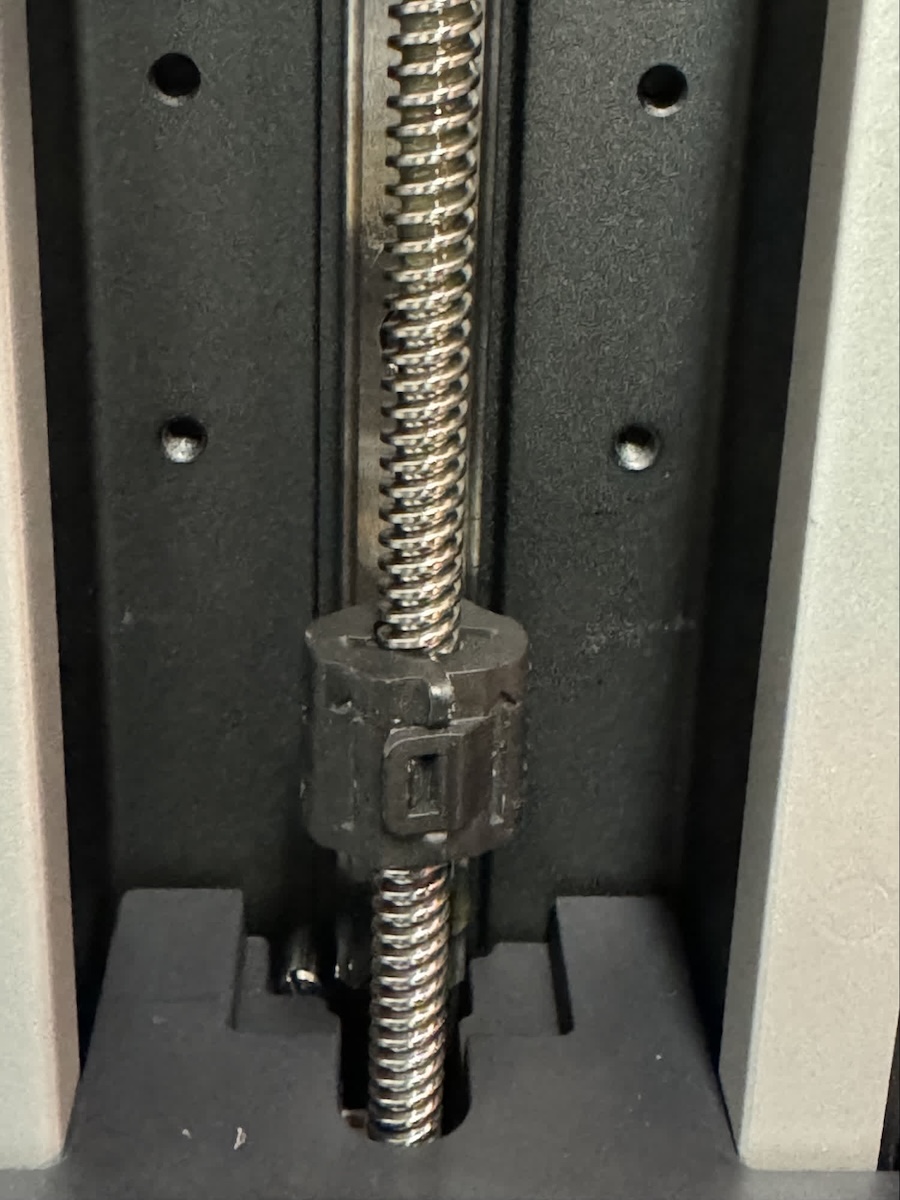

Z 軸螺桿帶動成型平台上下移動。表面積塵、乾燥或潤滑不足可能造成尖銳噪音、移動不順或 Z 軸錯誤。

• Z 軸移動時出現摩擦、尖叫或跳動。
• 螺桿表面乾燥、沾有灰塵或舊油脂結塊。
• 平台升降速度不穩但螺桿與馬達無明顯損傷。

所需零件與工具

• Z 軸螺桿 替換零件
• 無絨布或紙巾
• Formlabs 建議潤滑脂
• 丁腈手套

維修前準備

1. 確認設備識別名稱、製造日期與替換零件料號相符；若仍在保固內，先向台灣天馬確認維修方式。
2. 結束列印，取出成型平台、複合式成型槽、刷具與樹脂匣，並妥善蓋好所有含樹脂的耗材。
3. 使用背面開關關機，拔除電源線並等待至少 5 分鐘。
4. 在乾淨、穩固且光線充足的工作區操作；依零件性質配戴丁腈手套或防靜電腕帶。
5. 拆卸前拍攝線材、螺絲與零件方向，將不同步驟的螺絲分開收納。

拆卸與安裝流程

1. 使用設備馬達移動功能將平台支架移到便於操作的位置，再依畫面提示斷電。

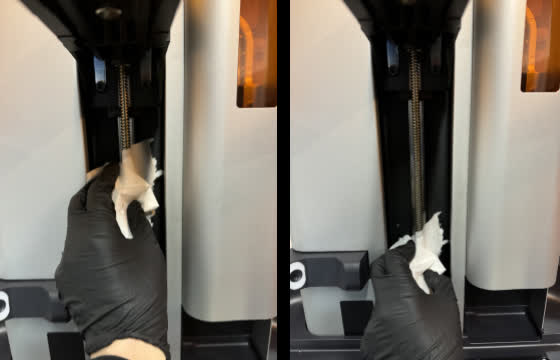

2. 以無絨布沿螺紋擦除灰塵與舊潤滑脂，不要讓碎屑掉入列印區。

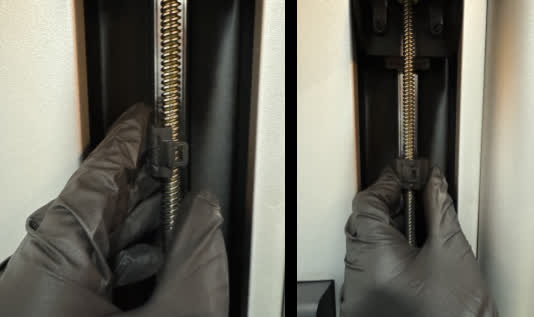

3. 在螺桿數個位置塗上少量建議潤滑脂。
4. 重新接電後使用馬達移動功能，讓支架完整上下移動以均勻分布潤滑脂。
5. 擦除被推至螺桿兩端的多餘潤滑脂。

完成後檢查

1. 確認所有線材、固定扣與螺絲已依原位置安裝，外殼沒有夾線。
2. 重新安裝耗材並接上電源，開機確認設備可完成初始化。
3. 依觸控螢幕提示執行必要校正。
4. 以小型測試件確認設備功能與列印品質。
5. 若出現新錯誤、異味、異音或零件過熱，立即關機並聯絡台灣天馬。
