更換 Form 4 / Form 4B 主機板（2024-11-15 後製造）

本指南說明 新版主機板 的用途、需要更換的判斷方式，以及交由台灣天馬確認後的拆裝與檢查流程。

適用情況與零件位置

主機板控制設備電源、馬達、感測器與通訊。2024-11-15 後製造的 Form 4 使用新版固定與線材配置，必須選用正確版本。

• 設備無法開機或反覆停在初始化。
• 診斷確認特定主機板電壓或通訊故障。
• 主機板接頭、電源轉換區或固定點受損。

所需零件與工具

• 新版主機板 替換零件
• 2.5 mm 與 2 mm 六角工具
• 防靜電腕帶
• 標籤與相機

維修前準備

1. 確認設備識別名稱、製造日期與替換零件料號相符；若仍在保固內，先向台灣天馬確認維修方式。
2. 結束列印，取出成型平台、複合式成型槽、刷具與樹脂匣，並妥善蓋好所有含樹脂的耗材。
3. 使用背面開關關機，拔除電源線並等待至少 5 分鐘。
4. 在乾淨、穩固且光線充足的工作區操作；依零件性質配戴丁腈手套或防靜電腕帶。
5. 拆卸前拍攝線材、螺絲與零件方向，將不同步驟的螺絲分開收納。

拆卸與安裝流程

1. 確認製造日期與新版主機板料號。

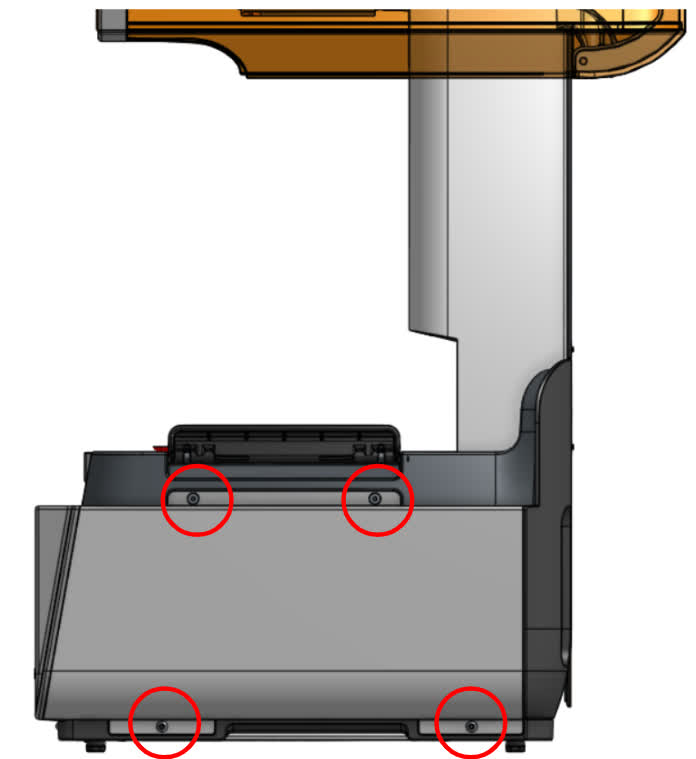

2. 拆下右側外殼並將防靜電腕帶接至可靠接地點。
3. 依主機板編號標示拍攝所有線材，逐一解除固定扣並拔除接頭；只拉接頭本體。

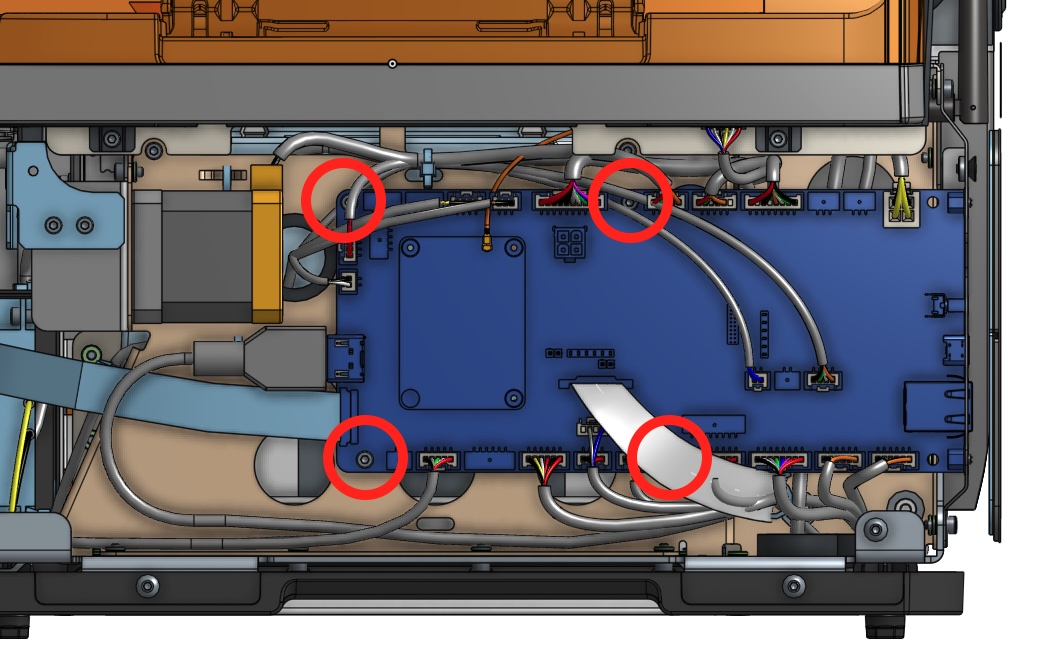

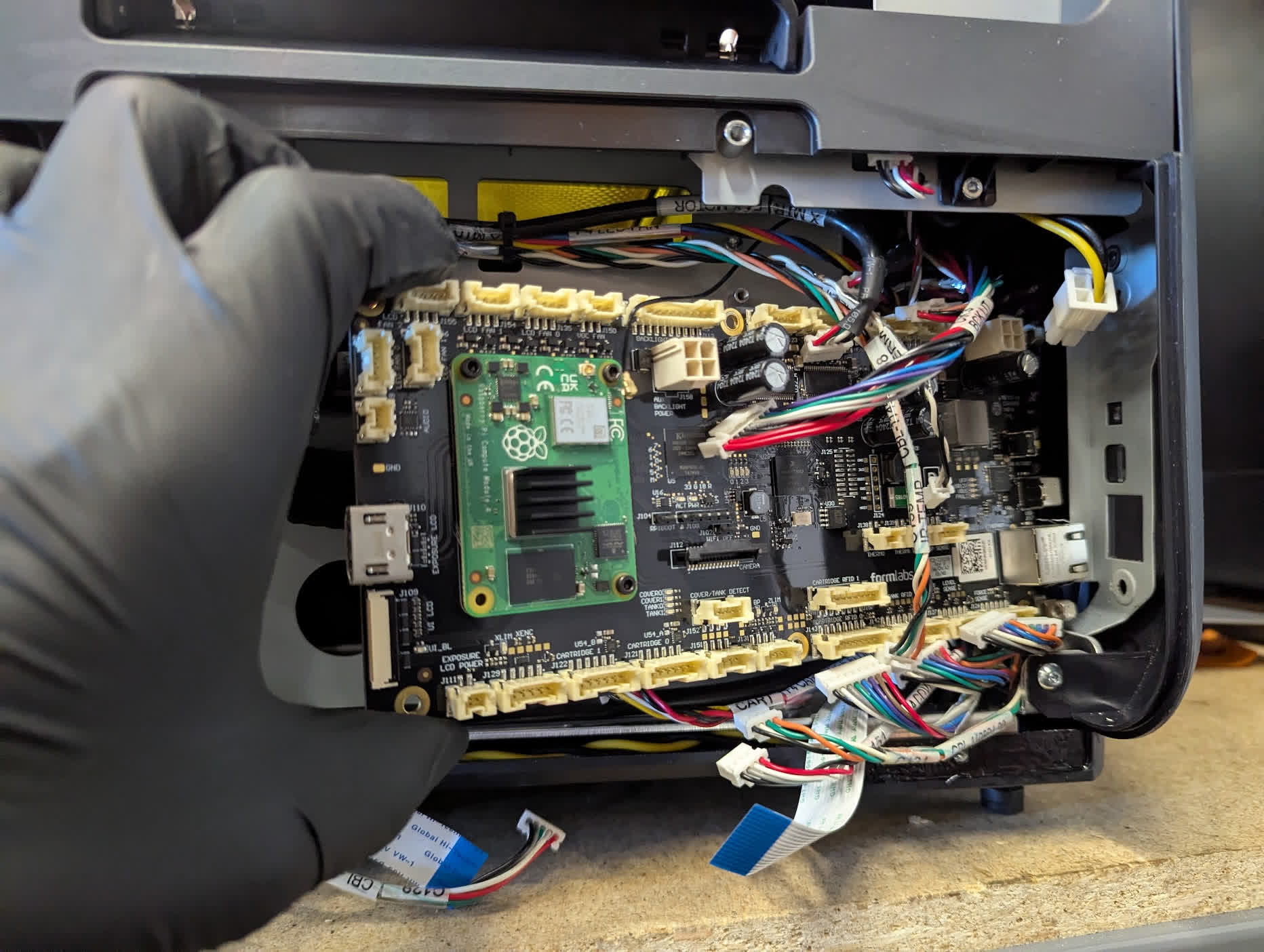

4. 拆下主機板固定螺絲，托住板件並垂直取出。
5. 將新主機板對準定位柱安裝並鎖緊。
6. 依標號重新接回所有線材，確認接頭完全就位且沒有夾線。
7. 裝回側板後開機，執行成型平台平行度校正並以測試件確認。

完成後檢查

1. 確認所有線材、固定扣與螺絲已依原位置安裝，外殼沒有夾線。
2. 重新安裝耗材並接上電源，開機確認設備可完成初始化。
3. 依觸控螢幕提示執行必要校正。
4. 以小型測試件確認設備功能與列印品質。
5. 若出現新錯誤、異味、異音或零件過熱，立即關機並聯絡台灣天馬。
