更換 Form 4 / Form 4B SOM 系統模組

本指南說明 SOM 系統模組 的用途、需要更換的判斷方式，以及交由台灣天馬確認後的拆裝與檢查流程。

適用情況與零件位置

SOM（System on Module）執行設備作業系統。設備停在啟動畫面、無法完成開機，且主機板電源正常時，可能需要更換 SOM。

• 停在 Formlabs 啟動畫面或載入進度條。
• 主機板電壓正常但設備無法啟動。
• 診斷結果指向 SOM 儲存或運算模組故障。

所需零件與工具

• SOM 系統模組 替換零件
• 2.5 mm 與 2 mm 六角工具
• 防靜電腕帶
• ESD 安全鑷子
• 一張乾淨列印紙

維修前準備

1. 確認設備識別名稱、製造日期與替換零件料號相符；若仍在保固內，先向台灣天馬確認維修方式。
2. 結束列印，取出成型平台、複合式成型槽、刷具與樹脂匣，並妥善蓋好所有含樹脂的耗材。
3. 使用背面開關關機，拔除電源線並等待至少 5 分鐘。
4. 在乾淨、穩固且光線充足的工作區操作；依零件性質配戴丁腈手套或防靜電腕帶。
5. 拆卸前拍攝線材、螺絲與零件方向，將不同步驟的螺絲分開收納。

拆卸與安裝流程

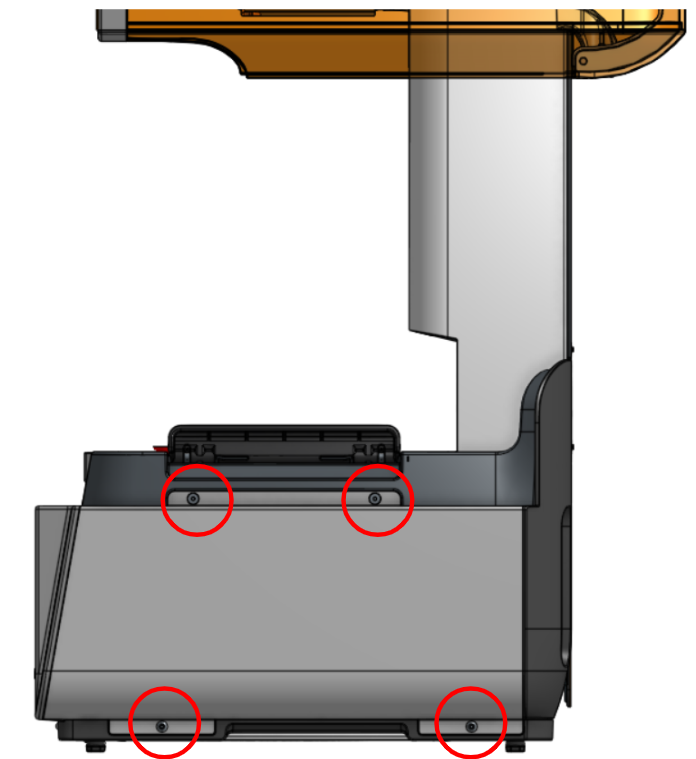

1. 拆下右側外殼並接上防靜電腕帶。

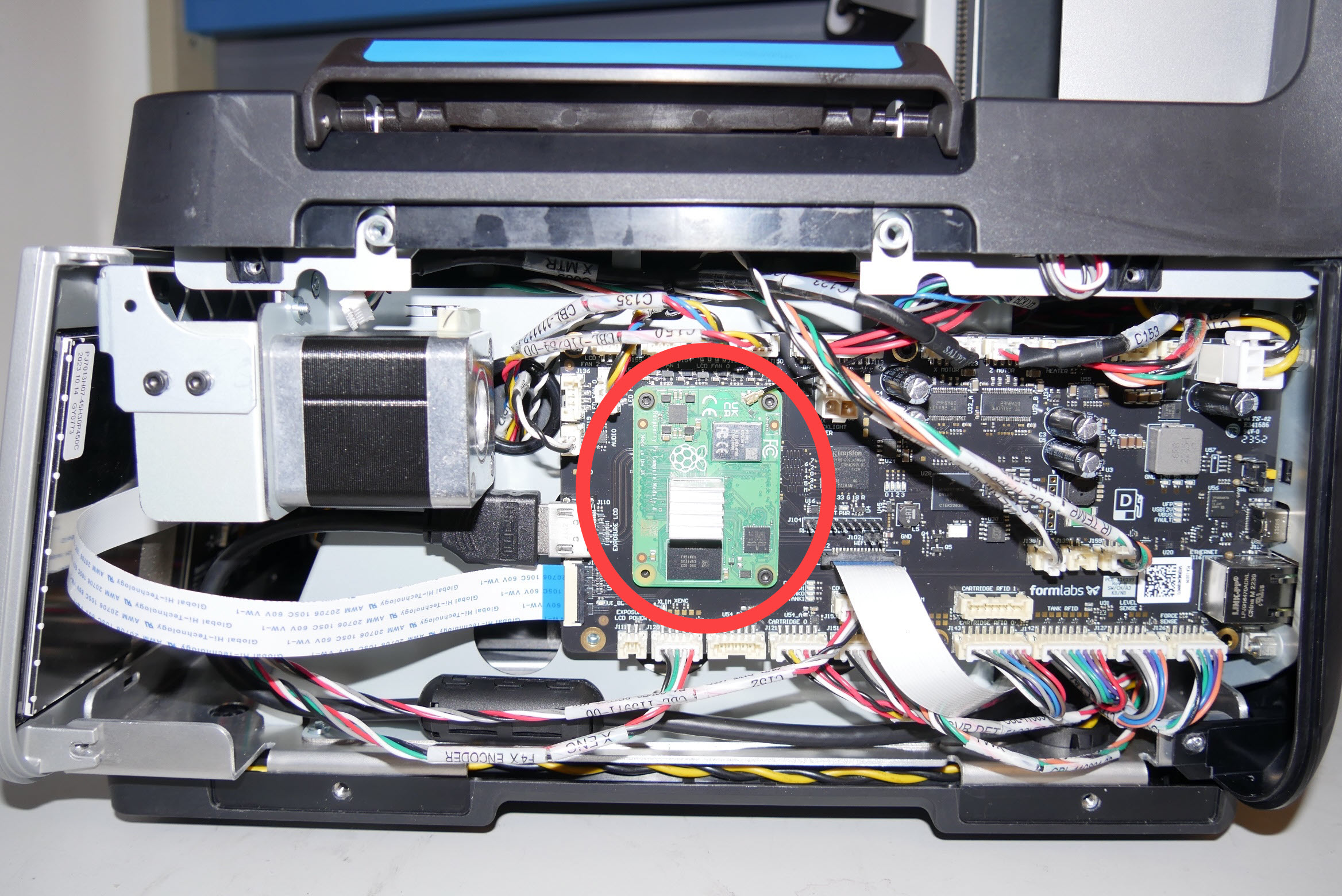

2. 在 SOM 下方放置乾淨紙張，避免小螺絲掉入設備。

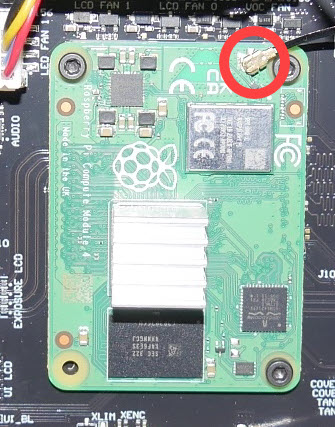

3. 解除固定件與連接器，使用 ESD 安全工具垂直取出 SOM。
4. 將新 SOM 對準接頭與定位點，均勻壓入，避免彎折針腳。
5. 重新安裝固定件並移除防護紙。
6. 裝回右側板後開機，等待韌體與設備設定初始化。

完成後檢查

1. 確認所有線材、固定扣與螺絲已依原位置安裝，外殼沒有夾線。
2. 重新安裝耗材並接上電源，開機確認設備可完成初始化。
3. 依觸控螢幕提示執行必要校正。
4. 以小型測試件確認設備功能與列印品質。
5. 若出現新錯誤、異味、異音或零件過熱，立即關機並聯絡台灣天馬。
