更換 Form 4 / Form 4B 電源供應器

本指南說明 電源供應器 的用途、需要更換的判斷方式，以及交由台灣天馬確認後的拆裝與檢查流程。

適用情況與零件位置

電源供應器將市電轉換為設備所需電壓。無輸出、風扇故障、異常關機或主機板 48V 電源異常時，可能需要更換。

• 設備完全無法開機且已排除插座與電源線。
• 電源供應器 LED、風扇或輸出經技術判斷異常。
• 出現 PSU fan failed、電壓過低或反覆關機。

所需零件與工具

• 電源供應器 替換零件
• 2.5 mm 六角工具
• 防靜電腕帶
• 標籤與相機

維修前準備

1. 確認設備識別名稱、製造日期與替換零件料號相符；若仍在保固內，先向台灣天馬確認維修方式。
2. 結束列印，取出成型平台、複合式成型槽、刷具與樹脂匣，並妥善蓋好所有含樹脂的耗材。
3. 使用背面開關關機，拔除電源線並等待至少 5 分鐘。
4. 在乾淨、穩固且光線充足的工作區操作；依零件性質配戴丁腈手套或防靜電腕帶。
5. 拆卸前拍攝線材、螺絲與零件方向，將不同步驟的螺絲分開收納。

拆卸與安裝流程

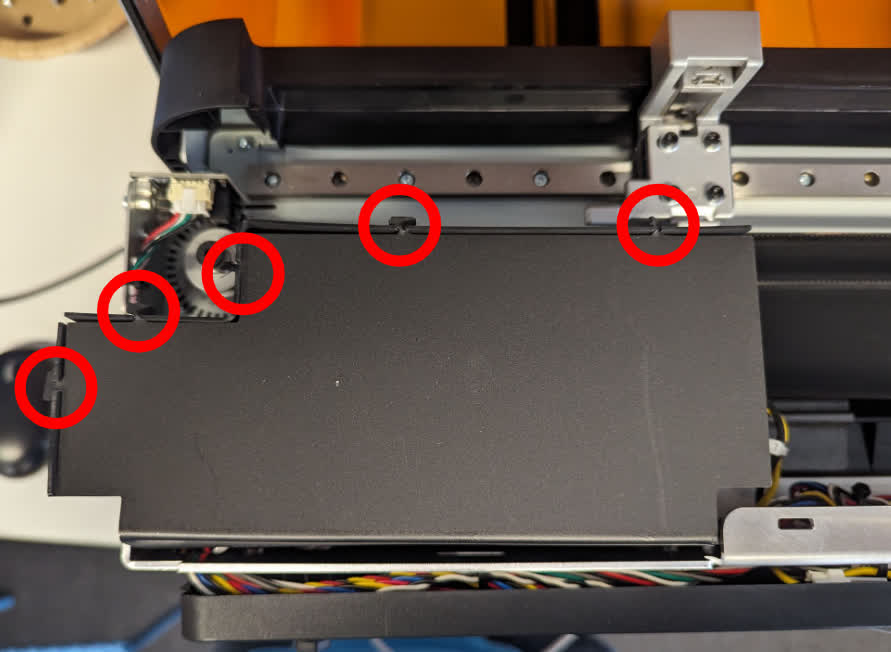

1. 拆下指定外殼並確認電源已拔除至少 5 分鐘。

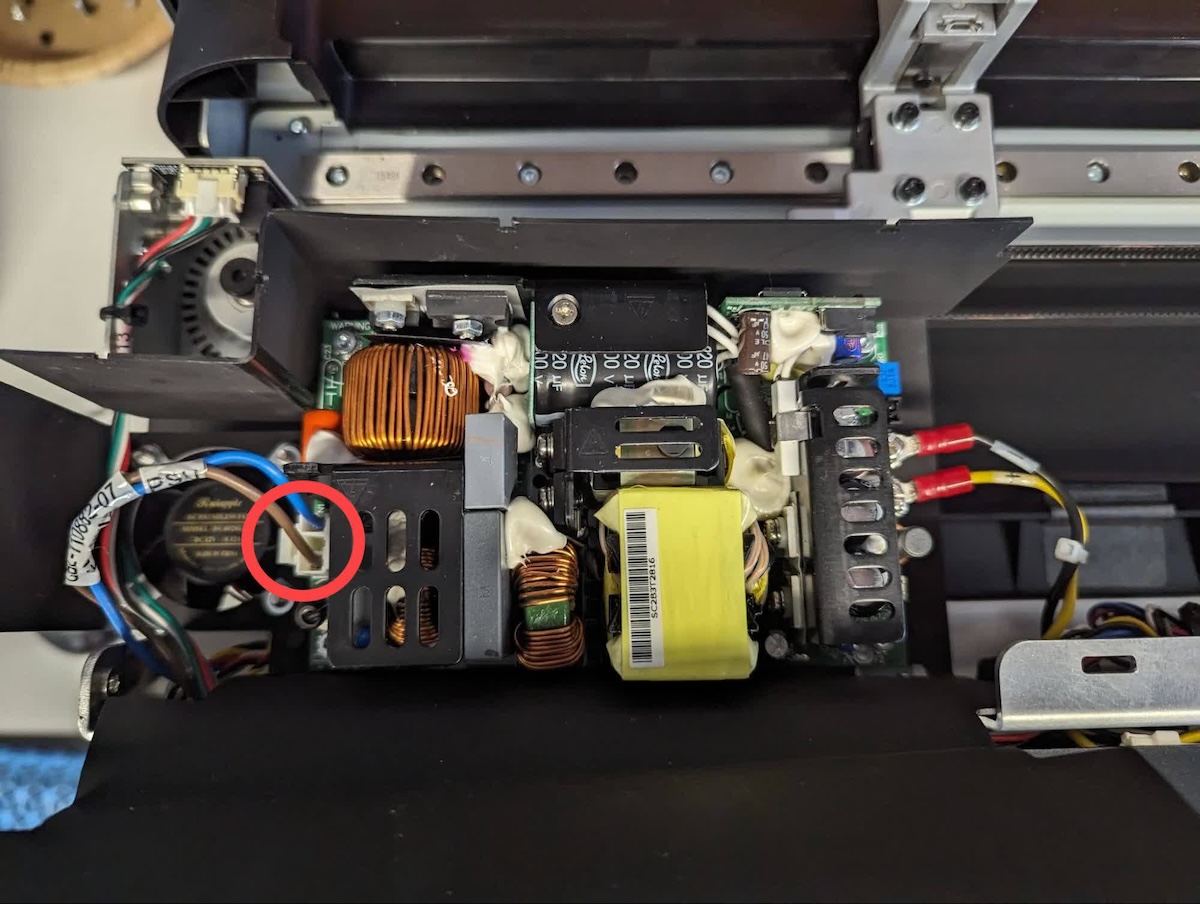

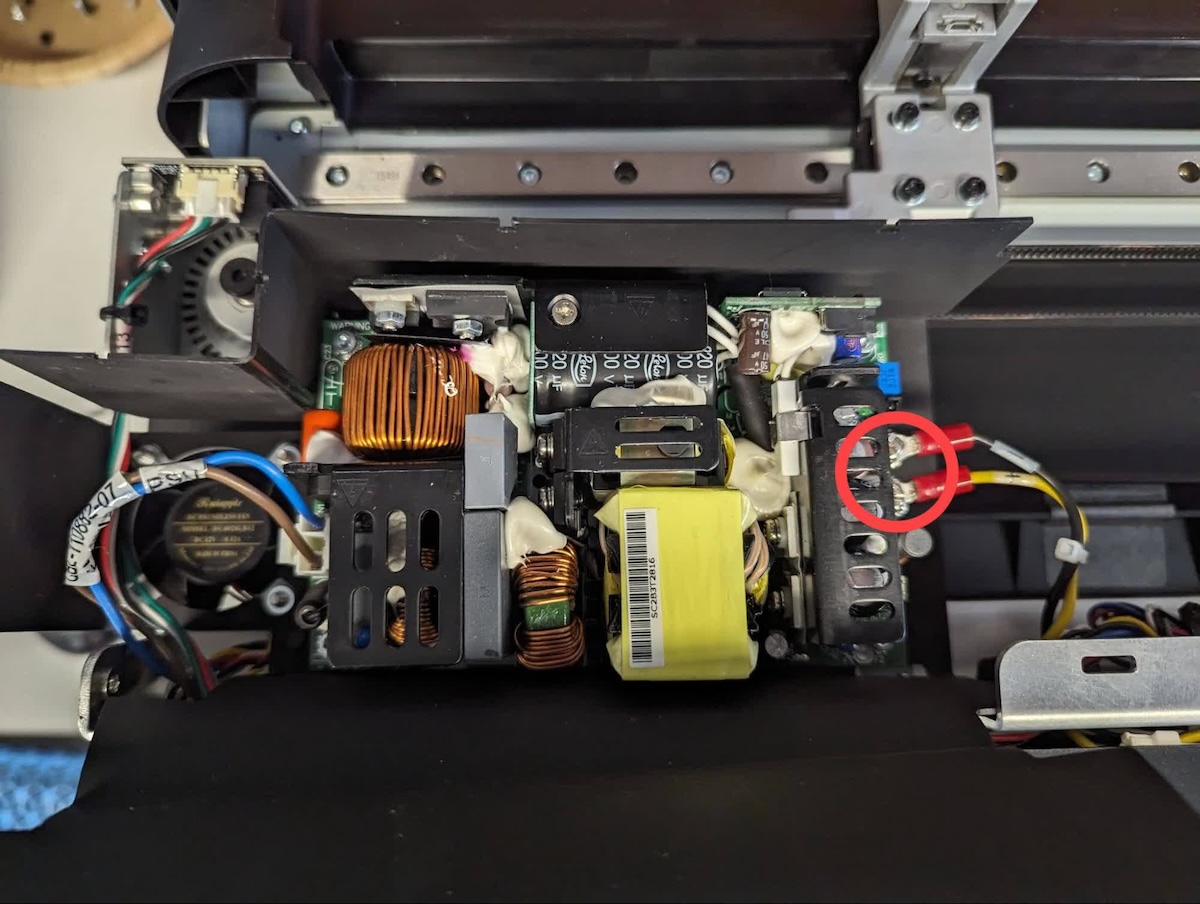

2. 拍攝電源輸入、輸出線材與接地線方向。
3. 先解除線材固定，再拔除主機板端與電源端接頭。
4. 支撐電源供應器並拆下固定螺絲，取出舊件。
5. 將新電源供應器依相同方向安裝並鎖緊。
6. 重新接妥接地、輸入與輸出線，確認沒有鬆動或夾線。
7. 裝回外殼後接電測試開機與初始化。

完成後檢查

1. 確認所有線材、固定扣與螺絲已依原位置安裝，外殼沒有夾線。
2. 重新安裝耗材並接上電源，開機確認設備可完成初始化。
3. 依觸控螢幕提示執行必要校正。
4. 以小型測試件確認設備功能與列印品質。
5. 若出現新錯誤、異味、異音或零件過熱，立即關機並聯絡台灣天馬。
