更換 Form 4 / Form 4B 主機板（2024-11-15 前製造）

本指南說明 舊版主機板 的用途、需要更換的判斷方式，以及交由台灣天馬確認後的拆裝與檢查流程。

適用情況與零件位置

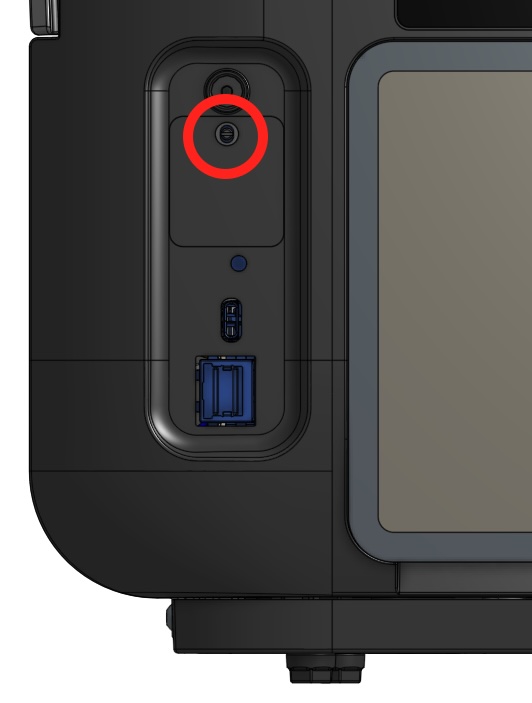

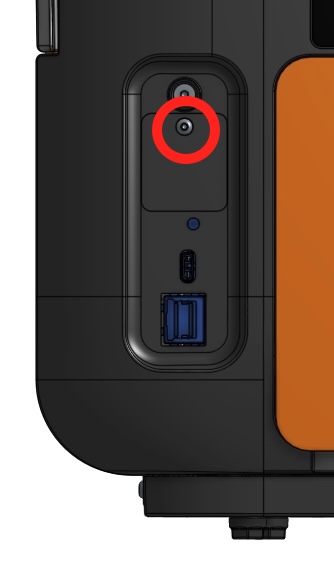

2024-11-15 前製造的 Form 4 使用早期主機板固定與線材配置。更換前必須以設備標籤確認製造日期，避免裝錯版本。

• 設備無法開機、無法初始化或多個子系統失去通訊。
• 技術診斷指向主機板故障。
• 原主機板有明顯接頭或電路損傷。

所需零件與工具

• 舊版主機板 替換零件
• 2.5 mm 與 2 mm 六角工具
• 防靜電腕帶
• 標籤與相機

維修前準備

1. 確認設備識別名稱、製造日期與替換零件料號相符；若仍在保固內，先向台灣天馬確認維修方式。
2. 結束列印，取出成型平台、複合式成型槽、刷具與樹脂匣，並妥善蓋好所有含樹脂的耗材。
3. 使用背面開關關機，拔除電源線並等待至少 5 分鐘。
4. 在乾淨、穩固且光線充足的工作區操作；依零件性質配戴丁腈手套或防靜電腕帶。
5. 拆卸前拍攝線材、螺絲與零件方向，將不同步驟的螺絲分開收納。

拆卸與安裝流程

1. 核對製造日期、設備識別名稱與替換主機板版本。

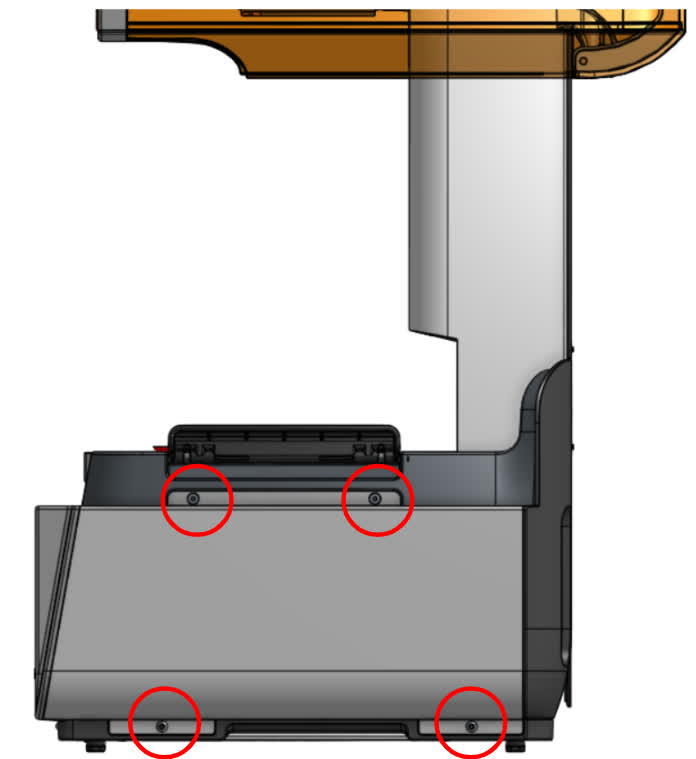

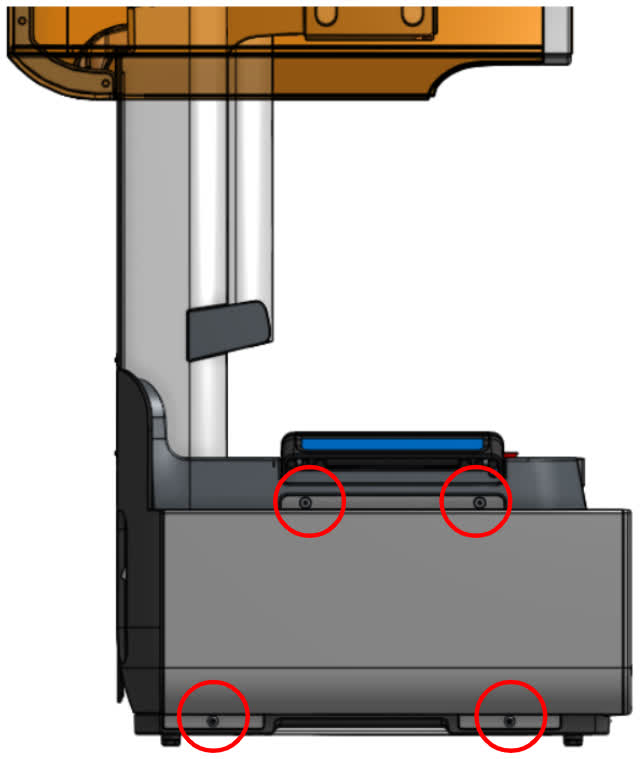

2. 拆下右側外殼並完成防靜電接地。
3. 拍照並依序標記電源、馬達、感測器及通訊接頭。
4. 解除固定扣後拔除所有線材，再拆下主機板螺絲。
5. 取出舊板並安裝相同版本的新主機板。
6. 按照標記逐一接回線材，檢查插頭方向與鎖扣。
7. 裝回外殼，開機後執行必要校正與測試列印。

完成後檢查

1. 確認所有線材、固定扣與螺絲已依原位置安裝，外殼沒有夾線。
2. 重新安裝耗材並接上電源，開機確認設備可完成初始化。
3. 依觸控螢幕提示執行必要校正。
4. 以小型測試件確認設備功能與列印品質。
5. 若出現新錯誤、異味、異音或零件過熱，立即關機並聯絡台灣天馬。
