更換 Form 4 / Form 4B Light Processing Unit（LPU）

本指南說明 Light Processing Unit（LPU） 的用途、需要更換的判斷方式，以及交由台灣天馬確認後的拆裝與檢查流程。

適用情況與零件位置

LPU 負責產生每層影像並與背光單元共同固化樹脂。刮傷、光學異常、拉絲或固定位置的列印缺陷可能需要更換 LPU。

• Inspect Optics 顯示 LPU 異常。
• 清潔與更換成型槽後，缺陷仍固定出現在設備相同位置。
• LPU 離型紋理受損、刮傷或污染無法依規定清除。

所需零件與工具

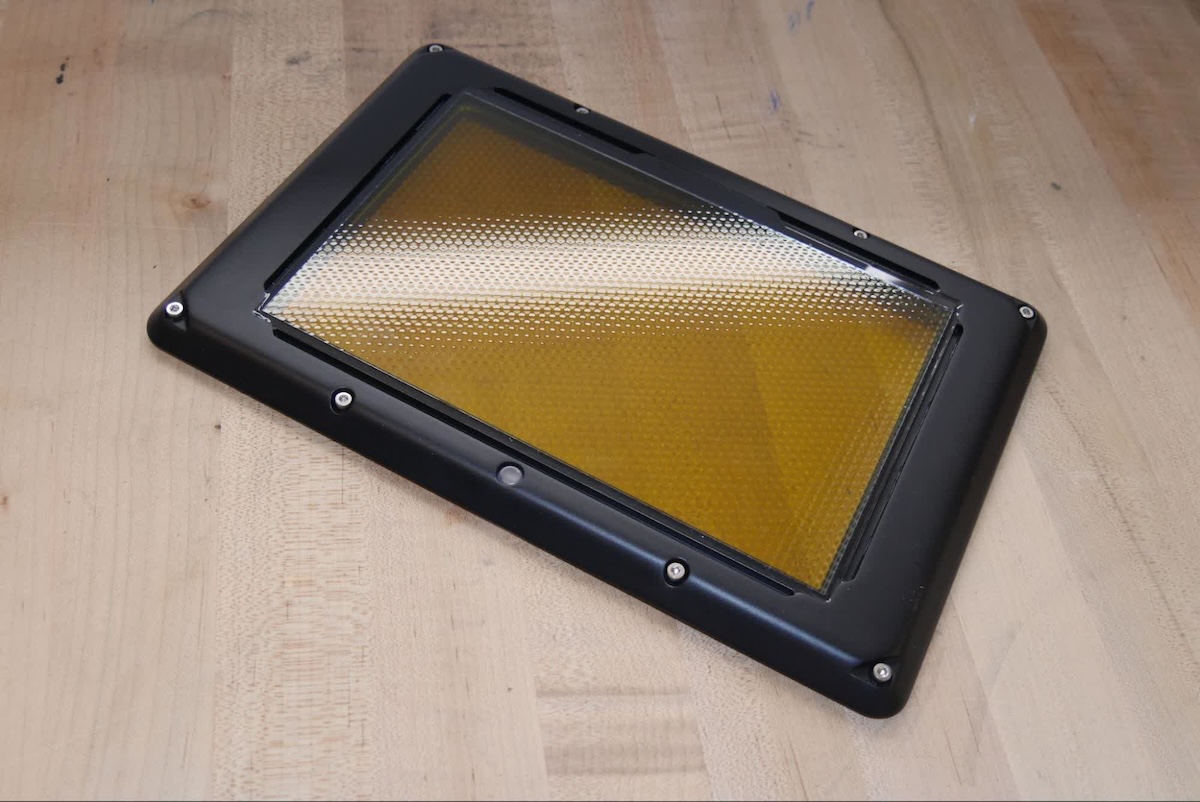

• Light Processing Unit（LPU） 替換零件
• 2.5 mm 六角工具
• 乾淨丁腈手套
• 防靜電腕帶
• 無塵遮蓋材料

維修前準備

1. 確認設備識別名稱、製造日期與替換零件料號相符；若仍在保固內，先向台灣天馬確認維修方式。
2. 結束列印，取出成型平台、複合式成型槽、刷具與樹脂匣，並妥善蓋好所有含樹脂的耗材。
3. 使用背面開關關機，拔除電源線並等待至少 5 分鐘。
4. 在乾淨、穩固且光線充足的工作區操作；依零件性質配戴丁腈手套或防靜電腕帶。
5. 拆卸前拍攝線材、螺絲與零件方向，將不同步驟的螺絲分開收納。

拆卸與安裝流程

1. 取出所有耗材並保護列印區，避免灰塵落入。

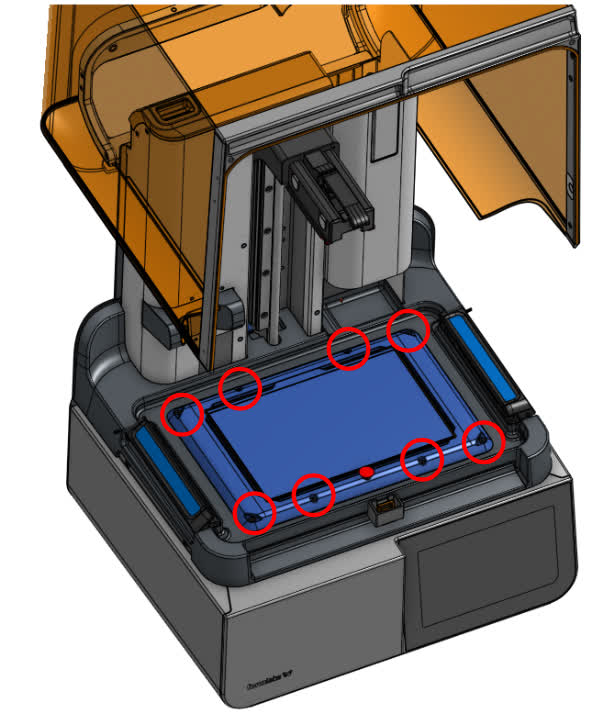

2. 拆下相關外殼與 LPU 固定件。

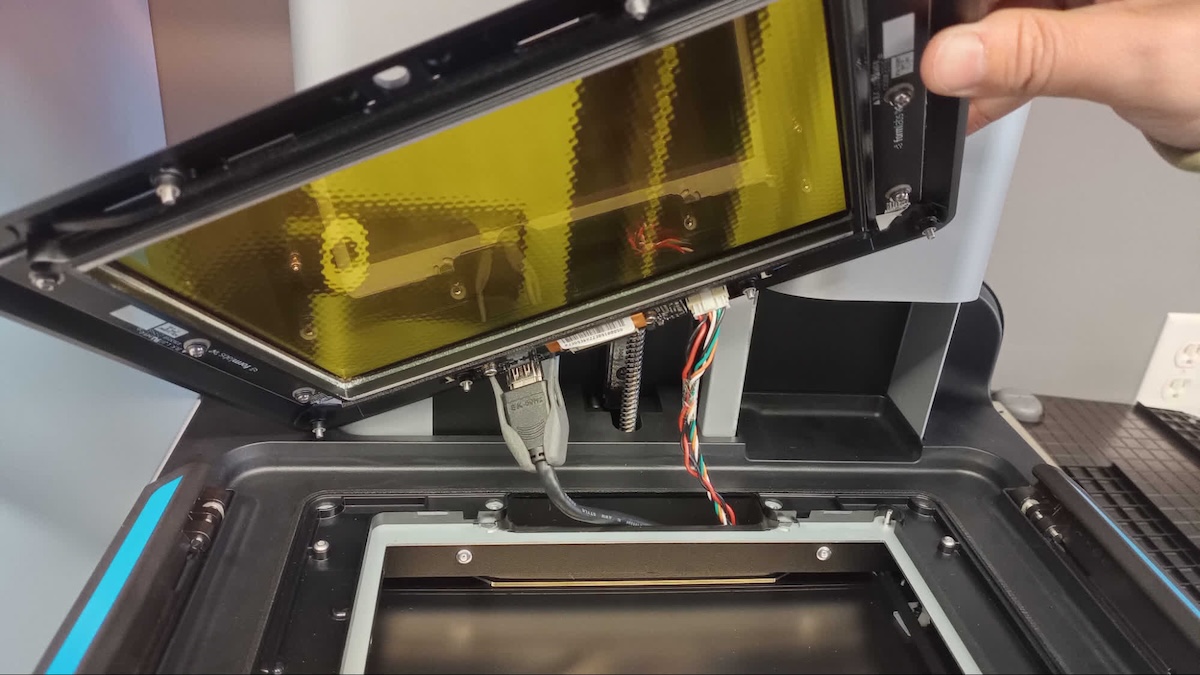

3. 拍攝並標記 LPU 電源、資料與風扇接頭，解除鎖扣後拔除。

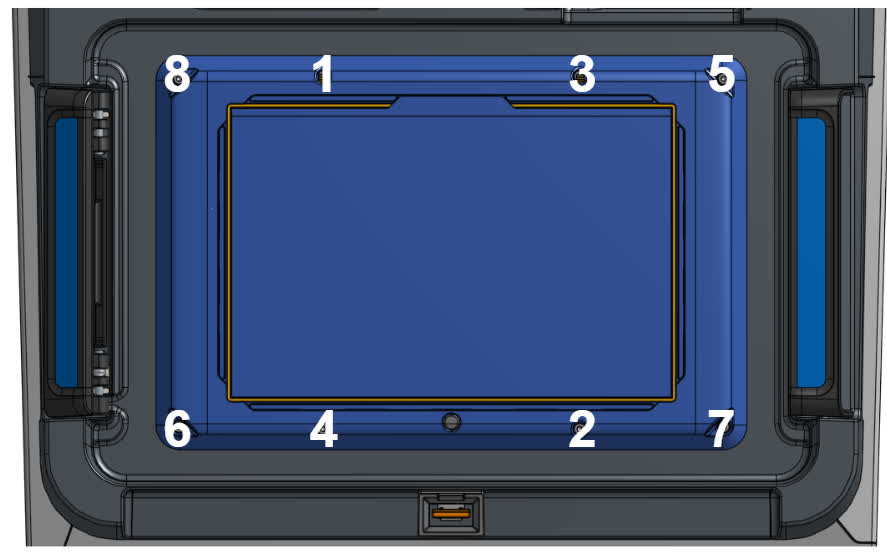

4. 托住 LPU，均勻拆下固定螺絲並垂直取出；不要觸碰光學表面。
5. 將新 LPU 移除運輸保護並對準定位點安裝。
6. 依標記接回線材，確認接頭、風道與固定件完整。
7. 裝回外殼後執行 Inspect Optics 與 Align Build Platform 校正，再進行測試列印。

完成後檢查

1. 確認所有線材、固定扣與螺絲已依原位置安裝，外殼沒有夾線。
2. 重新安裝耗材並接上電源，開機確認設備可完成初始化。
3. 依觸控螢幕提示執行必要校正。
4. 以小型測試件確認設備功能與列印品質。
5. 若出現新錯誤、異味、異音或零件過熱，立即關機並聯絡台灣天馬。
