更換 Form 4 / Form 4B 擴散板

本指南說明 擴散板 的用途、需要更換的判斷方式，以及交由台灣天馬確認後的拆裝與檢查流程。

適用情況與零件位置

擴散板位於光學路徑中，使背光均勻分布。刮傷、污染、變形或破裂可能造成大範圍亮度不均與列印缺陷。

• Inspect Optics 顯示大範圍亮度不均。
• 擴散板可見裂痕、刮傷或污染。
• 更換或確認背光單元後仍有均勻性問題。

所需零件與工具

• 擴散板 替換零件
• 2.5 mm 六角工具
• 乾淨丁腈手套
• 無塵遮蓋材料

維修前準備

1. 確認設備識別名稱、製造日期與替換零件料號相符；若仍在保固內，先向台灣天馬確認維修方式。

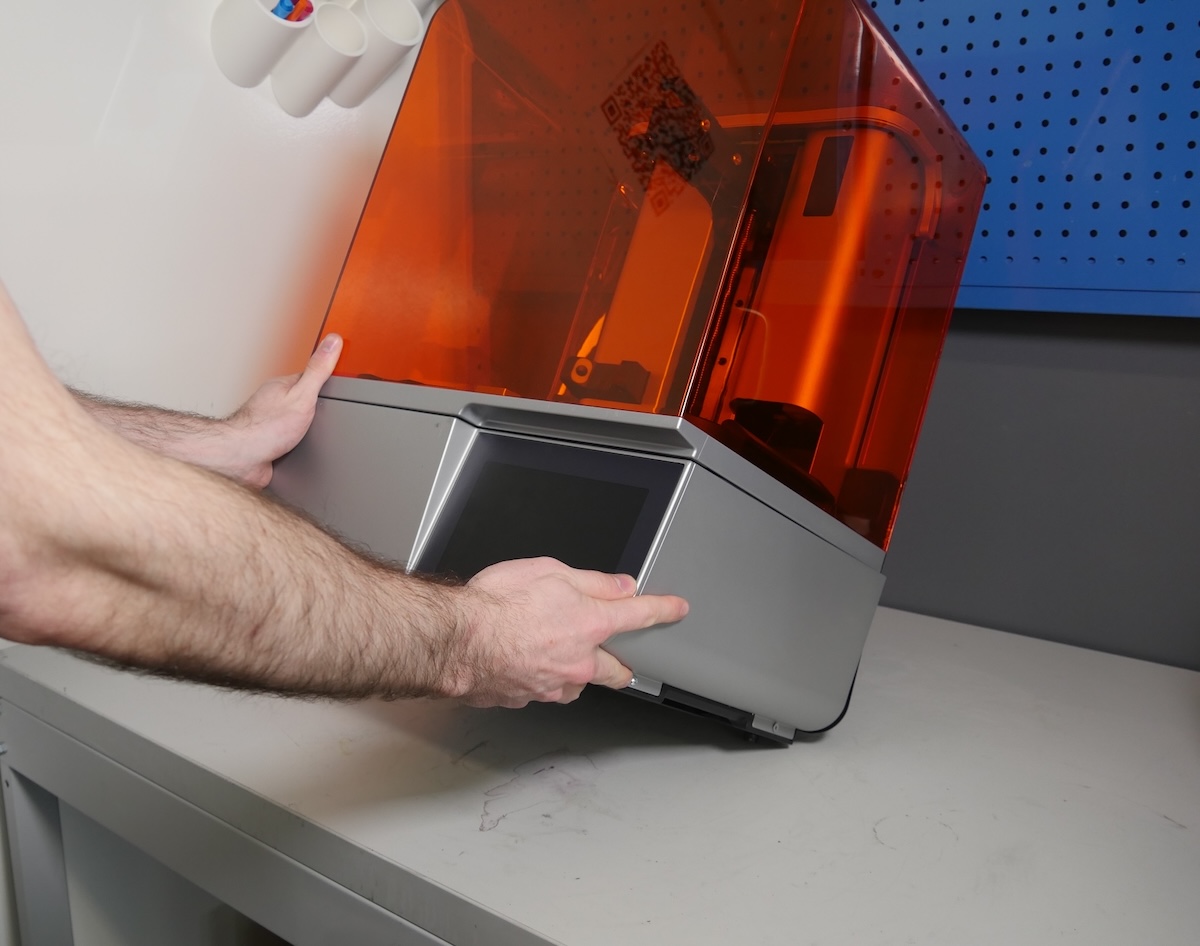

2. 結束列印，取出成型平台、複合式成型槽、刷具與樹脂匣，並妥善蓋好所有含樹脂的耗材。
3. 使用背面開關關機，拔除電源線並等待至少 5 分鐘。
4. 在乾淨、穩固且光線充足的工作區操作；依零件性質配戴丁腈手套或防靜電腕帶。
5. 拆卸前拍攝線材、螺絲與零件方向，將不同步驟的螺絲分開收納。

拆卸與安裝流程

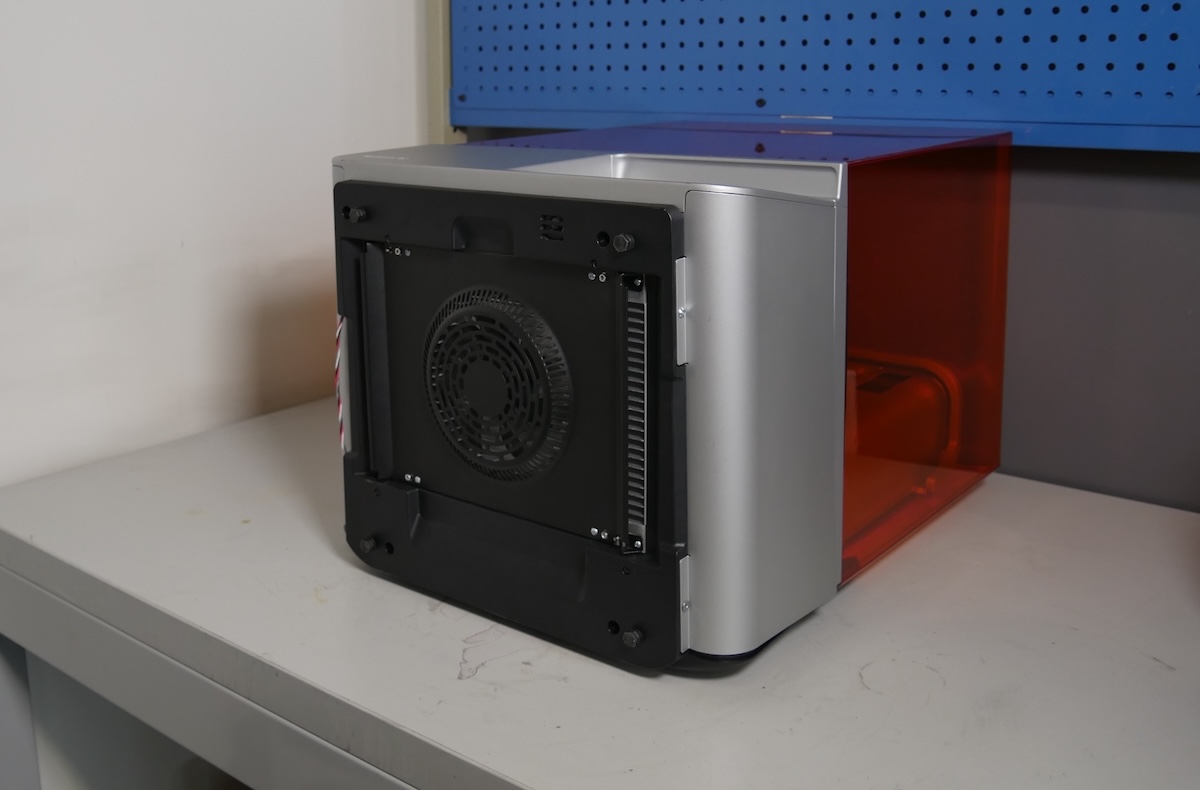

1. 移除耗材並保護列印區，拆下可接近擴散板的外殼與光學護蓋。
2. 記錄擴散板的正反面與定位方向。

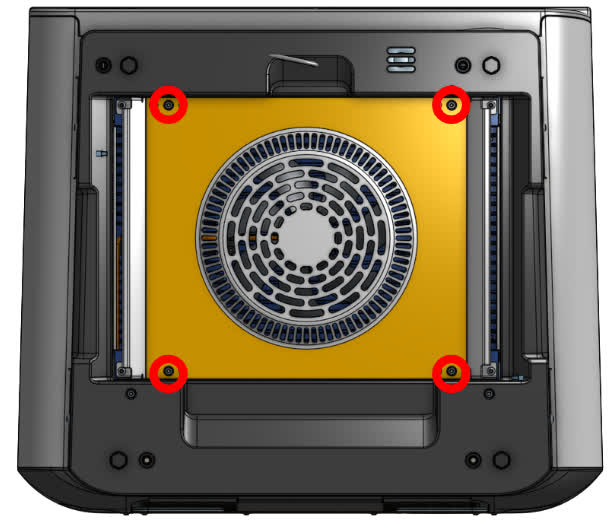

3. 均勻鬆開固定件並只握持邊緣取出舊板。
4. 清除框架可見灰塵，不要以未核准溶劑擦拭其他光學面。
5. 握持邊緣將新擴散板依正確方向放入並鎖固。
6. 裝回護蓋後執行 Inspect Optics 與測試列印。

完成後檢查

1. 確認所有線材、固定扣與螺絲已依原位置安裝，外殼沒有夾線。
2. 重新安裝耗材並接上電源，開機確認設備可完成初始化。
3. 依觸控螢幕提示執行必要校正。
4. 以小型測試件確認設備功能與列印品質。
5. 若出現新錯誤、異味、異音或零件過熱，立即關機並聯絡台灣天馬。
