更換 Form 4 / Form 4B LPU 風扇濾網

本指南說明 LPU 風扇濾網 的用途、需要更換的判斷方式，以及交由台灣天馬確認後的拆裝與檢查流程。

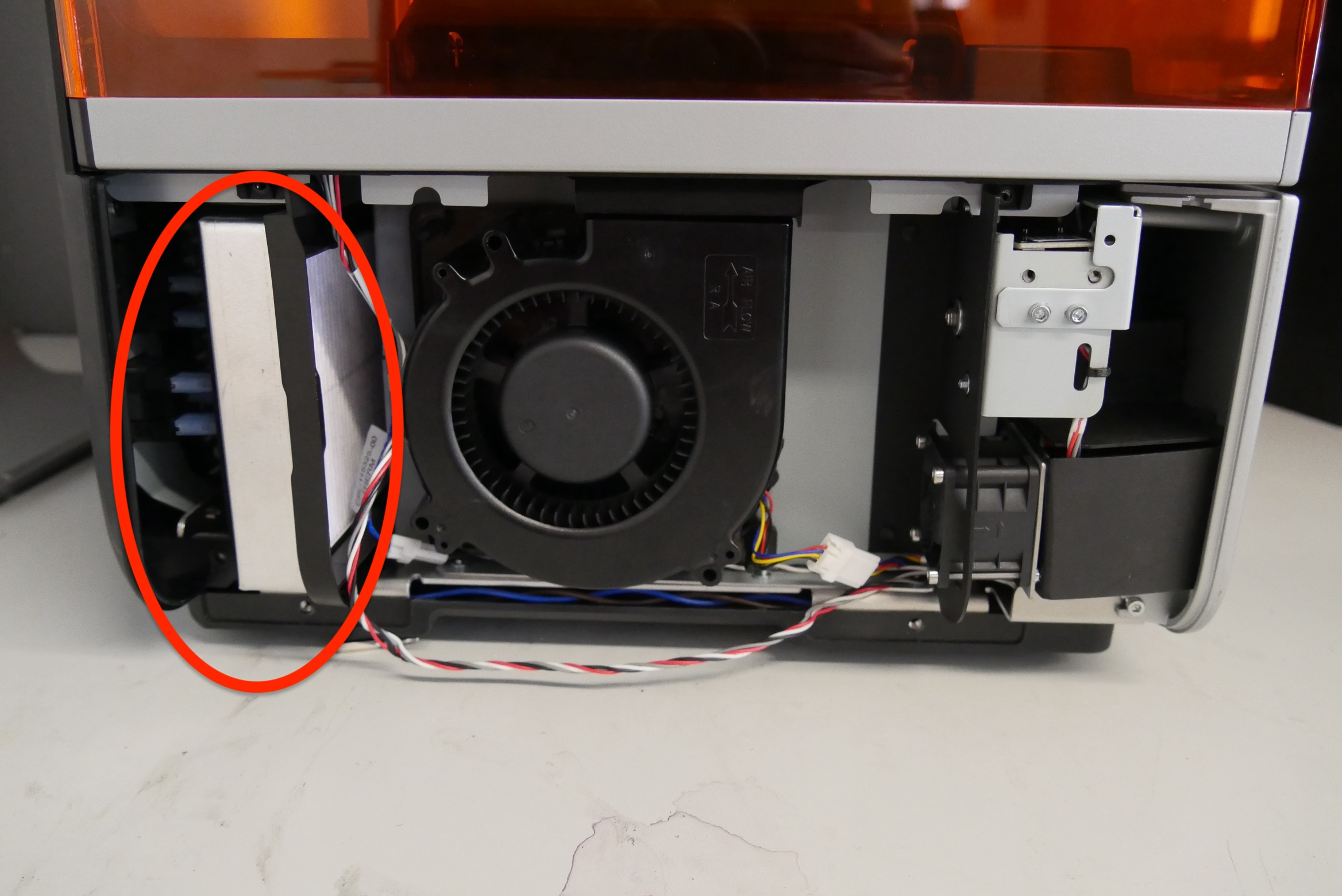

適用情況與零件位置

濾網阻擋灰塵進入 LPU 風道。堵塞會降低風量並使 LPU 溫度上升，破損則可能讓灰塵污染光學模組。

• 濾網明顯積塵、變形或破損。
• LPU 溫度偏高但風扇運轉正常。
• Inspect Optics 顯示可能的內部污染。

所需零件與工具

• LPU 風扇濾網 替換零件
• 2.5 mm 六角工具
• 低落塵清潔布

維修前準備

1. 確認設備識別名稱、製造日期與替換零件料號相符；若仍在保固內，先向台灣天馬確認維修方式。
2. 結束列印，取出成型平台、複合式成型槽、刷具與樹脂匣，並妥善蓋好所有含樹脂的耗材。
3. 使用背面開關關機，拔除電源線並等待至少 5 分鐘。
4. 在乾淨、穩固且光線充足的工作區操作；依零件性質配戴丁腈手套或防靜電腕帶。
5. 拆卸前拍攝線材、螺絲與零件方向，將不同步驟的螺絲分開收納。

拆卸與安裝流程

1. 拆下濾網所在外殼或護蓋。
2. 記錄濾網安裝方向與密封位置。

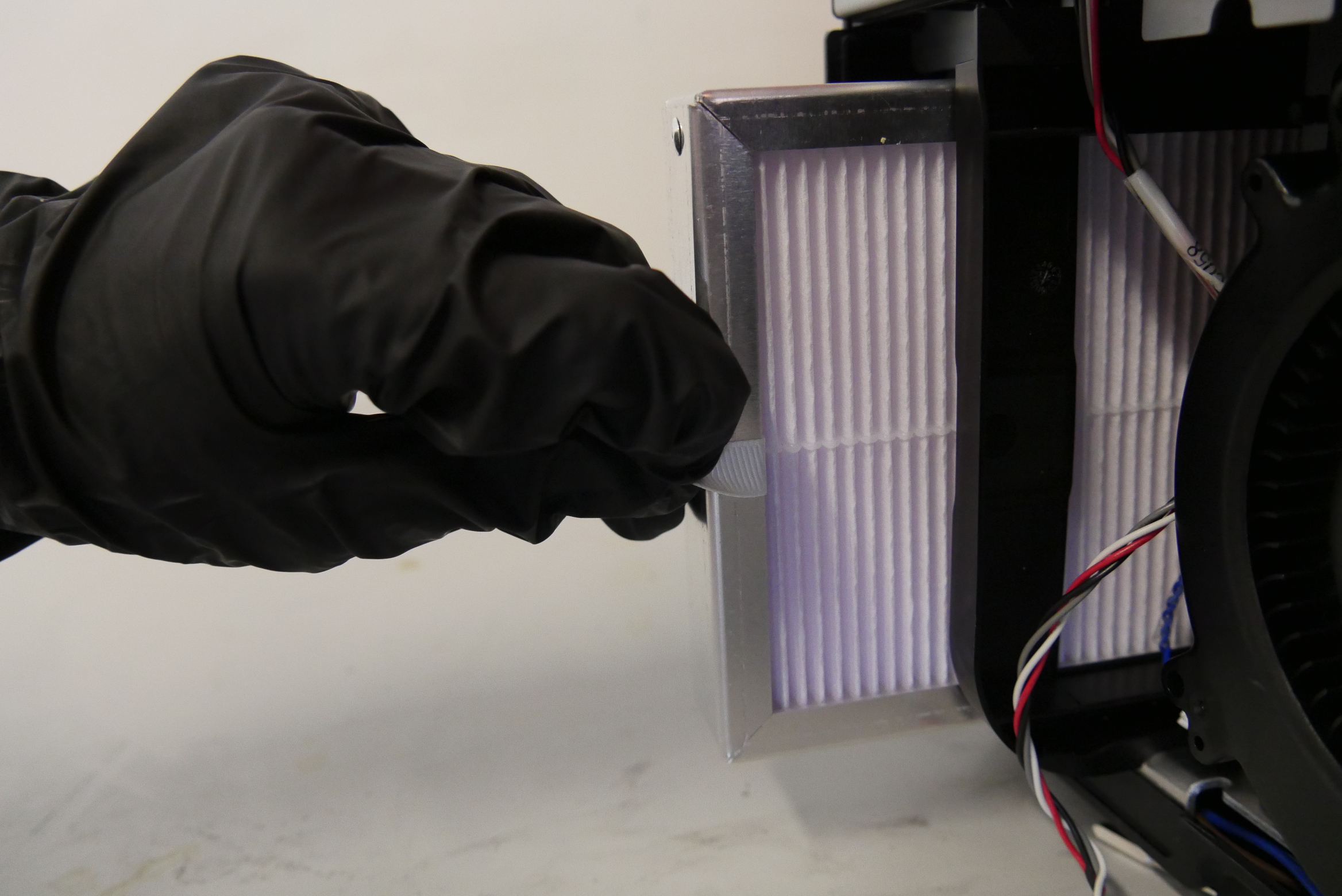

3. 輕取舊濾網，避免抖落灰塵到設備內。
4. 以低落塵方式清理濾網座周圍，不要吹氣至 LPU。
5. 將新濾網依原方向完全貼合安裝。
6. 裝回護蓋，確認進風口未被牆面或物品阻擋。

完成後檢查

1. 確認所有線材、固定扣與螺絲已依原位置安裝，外殼沒有夾線。
2. 重新安裝耗材並接上電源，開機確認設備可完成初始化。
3. 依觸控螢幕提示執行必要校正。
4. 以小型測試件確認設備功能與列印品質。
5. 若出現新錯誤、異味、異音或零件過熱，立即關機並聯絡台灣天馬。
